I moderne medisinsk teknologi har minimalt invasiv kirurgi og intervensjonsbehandling blitt viktige midler for å behandle mange komplekse sykdommer. For å møte disse applikasjonene med høy presisjon og høy pålitelighet, Flette forsterkede rør har gradvis blitt nøkkelkomponenter i medisinsk utstyr på grunn av deres utmerkede ytelse og fleksibilitet. Flettede forsterkede rør forbedrer bruddtrykkmotstanden, søylestyrken og dreiemomentoverføringsytelsen til røret ved å legge inn en metall- eller fiberflettet struktur mellom to lag med materialer. De er mye brukt i koronararterie, elektrofysiologi, strukturelt hjerte, perifere, nevrologiske, urinveier, luftveier og andre områder.
Kjernefordelen med Flette forsterkede rør ligger i kombinasjonen av Kevlar-forsterkning og fletting av rustfritt stål. Kevlar-fiber er mye brukt i romfart, skuddsikkert utstyr og andre felt på grunn av sin ekstremt høye strekkfasthet og lette egenskaper. I Braid Armed Tubings brukes Kevlar-fiber som et forsterkningslag, som ikke bare forbedrer styrken til røret, men også forbedrer dets fleksibilitet og slagfasthet. Den rustfrie stålflettingen forbedrer korrosjonsmotstanden og slitestyrken til røret ytterligere, slik at det fortsatt kan opprettholde stabil ytelse i tøffe miljøer.
I tillegg er PTFE-fôringsdesignet til Flettet forsterket rør har utmerket kjemisk kompatibilitet og lav friksjonsegenskaper. PTFE (polytetrafluoretylen) som det indre lagmaterialet kan effektivt forhindre lekkasje av væsker eller gasser, og har ekstremt lav permeabilitet, som er egnet for høyrent produkttransport, matforedling, medisinsk utstyr og andre felt. Denne foringsdesignen øker ikke bare levetiden til røret, men reduserer også vedlikeholdskostnadene.
Braid Armed Tubings er mye brukt i det medisinske feltet. Den høye presisjonen, høye dreiemomentkontrollytelsen og den gode biokompatibiliteten til medisinske flettede rør gjør dem til en viktig del av medisinsk nøkkelutstyr som minimalt invasiv kirurgi og intervensjonsbehandling.
For eksempel Flettet forsterket rør kombinert med PI-materiale (polyimid) og Kevlar-fiber har ikke bare utmerket styrke og temperaturmotstand, men har også god isolasjonsytelse og operasjonsfleksibilitet, som er egnet for en rekke medisinske enheter som guidewire-lumen, punkteringsverktøy og intervensjonshylser.
Ved koronararterieintervensjon brukes Braid Armed Tubings i nøkkelutstyr som ballongkatetre og aortaklaffleveringssystemer. Dens høye dreiemomentkontrollytelse og gode sprengningstrykkmotstand gjør at den kan navigere jevnt i komplekse vaskulære strukturer og sikre sikkerheten og effektiviteten til operasjonen.
I tillegg demonstrerer bruken av Braid Armed Tubings i elektrofysiologiske kartleggingskatetre, styrbare hylster, ledekatetre og annet utstyr dens utmerkede ytelse under høy presisjon og høye pålitelighetskrav.
Hva er de strukturelle komponentene i Flette forsterkede rør ?

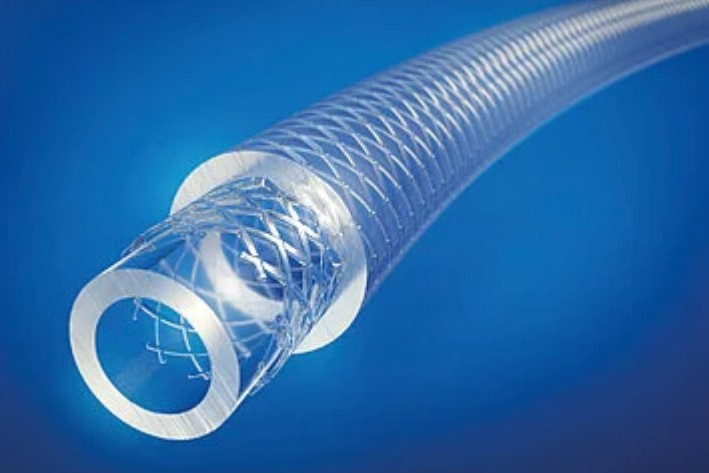

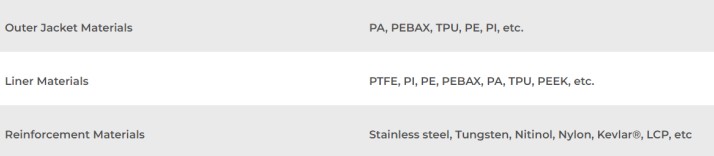

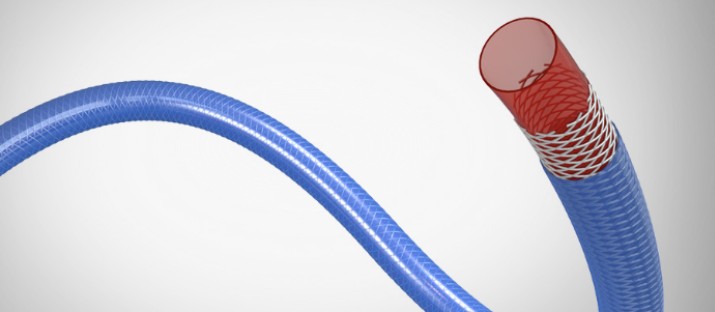

De strukturelle komponentene til Braid Armed Tubings inkluderer vanligvis indre lag, mellomlag og ytre lag, hvert lag har sin spesifikke funksjon og materialvalg. Følgende er den detaljerte struktursammensetningen:
Innerlag (liner): Det indre laget er i direkte kontakt med væsken og må ha god mediemotstand og tetningsegenskaper for å sikre at væsken ikke blir forurenset under overføring. Vanlige indre lagmaterialer inkluderer PTFE (polytetrafluoretylen), FEP (fluorert etylenpropylen), PEBAX (polyeterimid), TPU (termoplastisk polyuretan), PA (polyamid) og PE (polyetylen).
Mellomlag (forsterkningslag): Det midterste laget er kjernedelen av det flettede forsterkede røret, vanligvis vevd med metalltråd (som rustfri ståltråd, nikkel-titanium legeringstråd) eller fiber (som Kevlar®, LCP). Dette laget gir ikke bare den nødvendige strekkstyrken og trykkbæreevnen, men gir også røret utmerket bøyefleksibilitet og slitestyrke. Flettemetoden kan være 1-on-1, 1-on-2 eller 2-on-2, og flettetettheten er vanligvis mellom 25 og 125 PPI, og kan kontinuerlig justeres etter behov.
Ytre lag (beskyttende lag): Ytterlaget er plassert ytterst, og dets hovedfunksjon er å beskytte forsterkningslaget og det indre laget mot å bli skadet av det ytre miljøet. Vanlige ytre lagmaterialer inkluderer PEBAX, nylon, TPU, PET (polyester), polyetylen, etc., som har god slitestyrke, værbestandighet og UV-strålingsbestandighet. I tillegg kan fargeidentifikasjon, flammehemmere og antistatiske midler tilsettes det ytre laget for å møte spesifikke brukskrav.
Slipslag: I noen tilfeller, for å sikre den tette bindingen mellom lagene av materialer, settes et bindelag mellom det indre laget og forsterkningslaget. Bindelaget er vanligvis laget av spesielle lim eller beleggmaterialer for å forbedre bindingsstyrken mellom lagene og stabiliteten til den generelle strukturen.
Andre valgfrie strukturer:
Utviklingsring eller utviklingspunkt: I noen medisinske applikasjoner, for å lette observasjon under røntgen eller andre bildeteknikker, legges en fremkallingsring eller fremkallingspunkt til røret, som vanligvis er laget av platina-iridium-legering, gullbelagte eller ikke-radiotransparente polymermaterialer.
Forsterkende ribbedesign: I noen høytrykks- eller høybelastningsapplikasjoner legges forsterkningsribber til utsiden av røret for ytterligere å forbedre dets strukturelle styrke og stabilitet.
Wire-pull ring-kontrollert bøyesystem: I applikasjoner der det kreves presis kontroll av bøyevinkelen, kan et wire-pull ring-kontrollert bøyesystem utformes for å sikre at røret kan opprettholde en stabil form og ytelse under bruk.
Hva er nøkkelrollen til armeringsmaterialet til Flettet forsterket rør ?
Forsterkningsmaterialet til Braid Armed Tubing spiller en viktig rolle for å forbedre ytelsen. Forsterkningsmaterialet er vanligvis plassert i det midterste laget av røret og dannes ved fletting eller vikling for å øke styrken, seigheten og trykkmotstanden til røret. Følgende er nøkkelrollene til armeringsmaterialet og dets detaljerte beskrivelse:
1. Forbedre trykkmotstanden:
Flettede armeringsmaterialer (som rustfri ståltråd, Kevlar®, LCP, etc.) kan forbedre trykkmotstanden til røret betydelig, slik at det fortsatt kan opprettholde strukturell stabilitet under høyt trykk. For eksempel kan et flettet forsterket kateter laget av 304 ståltråd og medisinske polymermaterialer effektivt forhindre kateteret fra å folde seg og øke dets trykkmotstand. I tillegg viser bruken av Braid Armed Tubings i høytrykksrørledninger også at armeringsmaterialene tåler hydrauliske trykk opp til 5000 PSI.
2. Forbedret torsjonskontrollytelse:
Den strukturelle utformingen av det flettede forsterkede materialet gjør det mulig å gi god torsjonskontrollytelse. I medisinsk utstyr som aortaklaffleveringssystemer og elektrofysiologiske kartleggingskatetre, er den høye torsjonskontrollytelsen til Flettet forsterket rør sikrer stabiliteten og nøyaktigheten til kateteret ved komplekse operasjoner. I tillegg kan det forsterkende materialet til Braid Armed Tubing også optimere torsjonsytelsen ved å justere flettevinkelen og tettheten.
3. Forhindre forlengelse og deformasjon:
Flettede armeringsmaterialer kan effektivt forhindre at røret forlenges eller deformeres under bruk. For eksempel, i hydrauliske systemer, kan flettede forsterkede rør opprettholde stabiliteten i formen og unngå deformasjon på grunn av materialtretthet selv under høyt trykk og dynamiske belastninger. Denne funksjonen er spesielt viktig for medisinsk utstyr som krever presis kontroll, som nevrovaskulære mikrokatetre og styrbare slirer.
4. Gi ekstra beskyttelse:
Flettede forsterkningsmaterialer forbedrer ikke bare de mekaniske egenskapene til røret, men gir det også ekstra fysisk beskyttelse. For eksempel, i eksplosjonssikre fleksible forbindelsesrør, er det midterste forsterkningslaget vanligvis sammensatt av trådflettet netting eller fiberarmeringsmaterialer, som effektivt kan forhindre ytre støt og slitasje og sikre styrken og stabiliteten til forbindelsen. I tillegg kan flettede forsterkningsmaterialer ytterligere forbedre deres slitestyrke og antiskliegenskaper ved å øke overflateruheten til røret eller legge til et antisklibelegg.
5. Optimaliser materialutnyttelsen:
Den strukturelle utformingen av flettede forsterkningsmaterialer gjør at de kan optimaliseres i henhold til kraftkravene til komponentene, og gir dermed full spillerom til deres høye styrkefordeler. For eksempel, i komposittmaterialer, kan fiberflettede nett anordnes på en retningsbestemt måte i henhold til kraftretningen til komponenten for å forbedre utnyttelseseffektiviteten til armeringsmaterialene. Denne designen forbedrer ikke bare den generelle ytelsen til røret, men reduserer også kostnadene ved bruk av materialet.
6. Tilpass deg en rekke arbeidsmiljøer:
Mangfoldet og justerbarheten til flettede armeringsmaterialer gjør dem i stand til å tilpasse seg en rekke arbeidsmiljøer. For eksempel i gummislanger for kjernekraft er forsterkningslaget vanligvis vevd eller viklet med fibermaterialer. Disse materialene har høy styrke og seighet, noe som effektivt kan forbedre strekk- og trykkegenskapene til slangen. I tillegg kan flettede forsterkningsmaterialer også tilpasse seg ulike arbeidsforhold ved å justere vevemetodene deres (som vanlig vev, kypertvev, kryssvev osv.), og sikre at slangen kan fungere stabilt i ulike komplekse miljøer.
Anvendelse av Flette forsterkede rør
Braid Armed Tubings er mye brukt i flere medisinske felt på grunn av deres utmerkede ytelse og fleksibilitet. Deres høye dreiemomentkontrollytelse og gode biokompatibilitet gjør dem til en viktig del av medisinsk nøkkelutstyr som minimalt invasiv kirurgi og intervensjonsterapi.
1. Koronar intervensjon: Flette forsterkede rør spiller en viktig rolle i koronar intervensjon. Deres høye trykkmotstand og gode torsjonskontroll-ytelse gjør at de kan passere gjennom komplekse vaskulære strukturer jevnt, noe som sikrer sikkerheten og effektiviteten til operasjonen. For eksempel brukes Braid Armed Tubings i nøkkelutstyr som ballongkatetre og aortaklaffleveringssystemer.
2. Elektrofysiologisk intervensjon: Ved elektrofysiologisk intervensjon gjør den høye torsjonskontrollytelsen og den gode konduktiviteten til Braid Armed Tubings dem til et ideelt valg for elektrofysiologiske kartleggingskatetre. De kan gi presis dreiemomentkontroll for å sikre stabil navigering av kateteret i komplekse hjertestrukturer.
3. Strukturell hjerteintervensjon: Flette forsterkede rør er også mye brukt i strukturell hjerteintervensjon. Deres høye støttekraft og gode anti-bøyningsytelse gjør dem i stand til å effektivt støtte implantasjonen av komplekse strukturer som hjerteklaffer.
4. Perifer vaskulær intervensjon: Ved perifer vaskulær intervensjon gjør den høye fleksibiliteten og gode torsjonsmotstanden til Braid Armed Tubings dem i stand til å tilpasse seg komplekse vaskulære veier og sikre jevn fremdrift av operasjonen.
5. Nevrologisk intervensjon: Anvendelsen av Flette forsterkede rør i nevrologisk intervensjon er spesielt fremtredende. Dens høye torsjonskontrollytelse og gode biokompatibilitet gjør at den kan passere gjennom komplekse nevrovaskulære strukturer, noe som sikrer nøyaktigheten og sikkerheten til operasjonen.
6. Urinintervensjon: Ved urologisk intervensjon gjør den høye fleksibiliteten og gode anti-bøyningsytelsen til Braid Armed Tubing det mulig å passere gjennom komplekse urinsystemstrukturer for å sikre jevn fremdrift av operasjonen.
7. Respirasjonsintervensjon: Anvendelsen av Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Mikrokateter: Anvendelsen av Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Aortaklaffleveringssystem: Anvendelsen av Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Styrbar slire: Anvendelsen av Flette forsterkede rør i styrbare slirer er også svært fremtredende. Dens høye torsjonskontrollytelse og gode anti-bøyningsytelse gjør at den kan passere gjennom komplekse vaskulære strukturer, noe som sikrer nøyaktigheten og sikkerheten til operasjonen.
11. Førekatetre: Braid Armed Tubings er også mye brukt i guidekatetre. Dens høye fleksibilitet og gode anti-bøyningsytelse gjør at den kan passere gjennom komplekse vaskulære strukturer for å sikre jevn fremdrift av operasjonen.
Hvorfor kan Flette forsterkede rør blitt en nøkkelkomponent i høypresisjonsmedisinsk behandling?
Braid Armed Tubings har blitt et uunnværlig og viktig produkt i moderne medisinsk behandling på grunn av deres utmerkede ytelse og fleksible tilpassede tjenester. Ytelsesfordelene gjenspeiles hovedsakelig i følgende aspekter:
Høy sprengningstrykkmotstand og kolonnestyrke: Fletteforsterkede rør forbedrer trykkmotstanden til røret betydelig ved å legge inn en metall- eller fiberflettet struktur mellom to lag med materiale. Denne utformingen gjør det mulig for den å opprettholde strukturell stabilitet under høyt trykk og er egnet for bruksområder som krever høy pålitelighet.
For eksempel, i det medisinske feltet, er Braid Armed Tubings mye brukt i perkutane koronarkatetre, ballongkatetre, neurovaskulære mikrokatetre og andre enheter for å sikre deres stabilitet og sikkerhet i komplekse vaskulære strukturer.
Utmerket dreiemomentoverføringsytelse: Det midterste laget av Braid Armed Tubing er vanligvis vevd med metalltråder eller fibre, og denne strukturelle utformingen gir den god torsjonskontrollytelse.
I medisinsk utstyr som aortaklaffleveringssystemer og elektrofysiologiske kartleggingskatetre, sikrer den høye torsjonskontrollytelsen til Braid Armed Tubings nøyaktigheten og stabiliteten til kateteret i komplekse operasjoner. I tillegg har det flettede forsterkede polyimidrøret (PI) levert av Zeus også utmerket dreiemomentoverføringsevne og er egnet for bruksområder som krever høy fleksibilitet og styrke.
Justerbar hardhet: Flette forsterkede rør kan justere materialkombinasjonen og flettetettheten i henhold til kundens behov for å oppnå tilpasning av forskjellig hardhet. Denne fleksibiliteten gjør det mulig å tilpasse seg en rekke bruksscenarier, fra myke katetre til stive støttestrukturer, for å møte spesifikke behov.
For eksempel kombinerer PI-flettede rør den høye styrken og temperaturmotstanden til PI-materialer med fleksibiliteten til flettede strukturer for å bli et komposittrørmateriale med utmerket vrikontroll, fleksibilitet, styrke og skyvbarhet.
Kort leveringstid og stabil produksjon: Siden de indre og ytre lagmaterialene kan produseres uavhengig, er produksjonsprosessen av Braid Armed Tubings mer effektiv og kan forkorte leveringssyklusen. Samtidig oppfyller produksjonsmiljøet vanligvis renromstandarden på 10 000 nivåer for å sikre at produktkvaliteten oppfyller kravene til medisinsk utstyrsapplikasjoner. Denne effektive produksjonsmetoden forbedrer ikke bare produksjonseffektiviteten, men reduserer også produksjonskostnadene, noe som gjør produktet mer konkurransedyktig i markedet.
Tilpasset tjeneste: Den tilpassede tjenesten til Flette forsterkede rør er et høydepunkt. Kunder kan velge indre og ytre lagmaterialer og forsterkningsmaterialer som PTFE, PI, PEBAX, TPU, PA, etc. i henhold til spesifikke behov for å møte behovene til forskjellige applikasjonsscenarier.
For eksempel braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Etterbehandling: For ytterligere å forbedre ytelsen og anvendeligheten til produktet, gjennomgår Braid Armed Tubing vanligvis en rekke etterbehandlingsbehandlinger, som spissstøping, liming, avsmalning og andre prosesser. Disse behandlingene kan forbedre tilkoblingen og funksjonen til røret, noe som gjør det mer pålitelig i komplekse miljøer. For eksempel er de indre og ytre lagene til det flettede PI-røret begge belagt med en avansert dyppebeleggprosess for å sikre god kjemisk kompatibilitet og mekaniske egenskaper.
Den fremtidige utviklingstrenden av Flette forsterkede rør gjenspeiles hovedsakelig i følgende aspekter:
Materialinnovasjon: Med utviklingen av ny materialteknologi vil Flette forsterkede rør bruke mer høyytelses fibermaterialer, som aramid, karbonfiber, etc., for å forbedre deres lette og høystyrkeegenskaper. Samtidig vil også bruken av miljøvennlige materialer som resirkulerbare og biologisk nedbrytbare materialer øke, og drive industrien mot bærekraftig utvikling.
Teknologisk fremgang: Anvendelsen av intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Utvidelse av applikasjonsfelt: Søknadsfeltene til Flette forsterkede rør vil bli ytterligere utvidet, spesielt innen medisinsk utstyr (som endoskoper og katetre), ny energi (vind- og solenergiutstyr), etc. Med akselerasjonen av urbanisering og populariseringen av konseptet med smart bykonstruksjon øker etterspørselen etter intelligent styring av underjordiske rørnettsystemer, noe som vil gi nye utviklingsmuligheter for Braid Armed Tubings.
Intelligens og bærekraft: Med utviklingen av Internet of Things-teknologi, vil Braid Reinforced Tubings integrere flere sensorer og kommunikasjonsmoduler for å realisere sanntidsovervåking og dataopplasting av rørledningsstatus, og gi mer nøyaktig informasjonsstøtte for vedlikehold av urbane rørnettverk. Samtidig, med fremme av konseptet sirkulær økonomi, vil produksjonen av Braid Armed Tubings bruke flere resirkulerbare materialer for å redusere påvirkningen på miljøet.
Tilpasset tjeneste: I fremtiden vil den tilpassede tjenesten til Braid Armed Tubings være mer fleksibel for å møte behovene til ulike bruksscenarier. For eksempel, ved å optimalisere materialformelen og produksjonsprosessen, vil armerte plastrør ha bedre mekaniske egenskaper og kjemisk stabilitet for å tilpasse seg mer krevende bruksmiljøer. I tillegg, med styrkingen av personaliserte forbrukstrender, vil flettede forsterkede rør gi mer tilpassede tjenester, for eksempel spesielle spesifikasjoner og funksjonell tilpasning, for å møte behovene ved forskjellige anledninger.
Med den kontinuerlige utviklingen av materialvitenskap og ingeniørteknologi, vil ytelsen og bruksområdet til Braid Armed Tubings utvides ytterligere. I fremtiden vil kombinasjonen av Kevlar-forsterkning og fletting av rustfritt stål være nærmere for å møte behovene for høyere styrke og lettere vekt. Samtidig vil utformingen av PTFE-foring og høytrykksrør også være mer intelligent for å møte høypresisjonskravene under komplekse arbeidsforhold.
På det medisinske feltet, Flette forsterkede rør vil fortsette å fremme utviklingen av minimalt invasiv kirurgi og intervensjonsbehandling, spesielt innen høypresisjonsfelt som nevrovaskulær og kardiovaskulær. På det industrielle feltet vil bruken i høytrykks-, korrosjonsbestandige og slagfaste scenarier fortsette å utvide seg, og gi sterk støtte for intelligent produksjon og grønn produksjon.
