Medisinske flerlagskatetre: høypresisjon flerlags co-ekstruderingsteknologi leder innovasjonen av medisinske forbruksvarer

Med den raske utviklingen av minimalt invasiv kirurgi og intervensjonsbehandling, har medisinske katetre, som viktig medisinsk utstyr, stadig høyere ytelseskrav. Nylig har et medisinsk flerlagskateter lansert av et bestemt selskap blitt fokus for industriens oppmerksomhet med sin innovative flerlags co-ekstruderingsrørteknologi og optimaliserte polymermaterialkombinasjon. Gjennom presis flerlags strukturell design tar dette produktet hensyn til biokompatibilitet, mekanisk styrke og operasjonell ytelse, og gir sikrere og mer effektive løsninger for klinisk bruk.

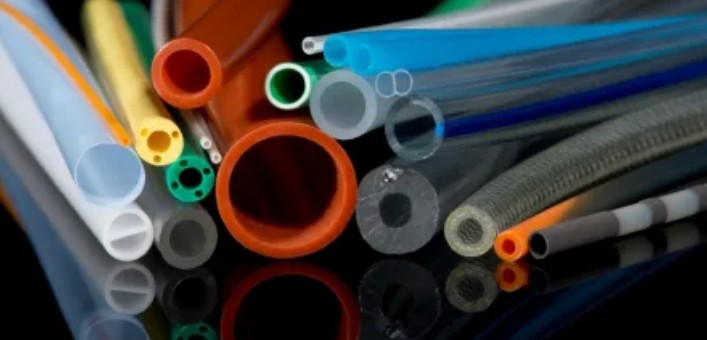

Medisinske flerlagskatetre er presisjonsmedisinske forbruksvarer laget av to eller flere lag med polymermaterialer gjennom en ko-ekstruderingsprosess. De er mye brukt i medisinske scenarier som minimalt invasiv kirurgi, intervensjonsbehandling, infusjon og drenering. Sammenlignet med tradisjonelle enkeltlagskatetre, kan deres flerlags strukturelle design optimere ytelsen for ulike kliniske behov, og tar hensyn til nøkkelindikatorer som biokompatibilitet, fleksibilitet og trykkmotstand.

Gjennombrudd innen flerlags co-ekstruderingsteknologi for å lage medisinske forbruksvarer med høy presisjon
På bakgrunn av den raske utviklingen av moderne medisinsk teknologi, har medisinske katetre, som viktig medisinsk utstyr, stadig høyere ytelseskrav. Tradisjonelle enkeltlagskatetre er ofte vanskelig å oppfylle flere krav som biokompatibilitet, mekanisk styrke og operasjonell ytelse på samme tid på grunn av deres enkeltmateriale. Medisinske flerlagskatetre som bruker flerlags co-ekstruderingsteknologi har med suksess brutt gjennom denne tekniske flaskehalsen gjennom innovative produksjonsprosesser og materialkombinasjoner.

Avansert flerlags co-ekstruderingsprosess

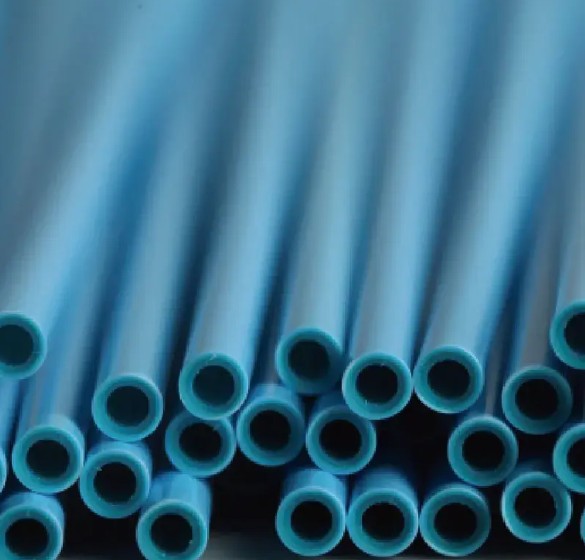

Flerlags co-ekstruderingsteknologi er en presisjons ekstruderingsstøpeprosess, hvis kjerne er å ekstrudere to eller flere polymermaterialer gjennom en co-ekstruderingsdyse samtidig for å danne et rør med en flerlagsstruktur. De viktigste fordelene med denne prosessen er:

1. Nøyaktig kontroll av lagtykkelsen: Gjennom et presist ekstruderingskontrollsystem kan tykkelsen på hvert lag med materiale kontrolleres nøyaktig, og feilen kan kontrolleres innenfor området ±0,0127 mm. Denne dimensjonskontrollen med høy presisjon sikrer stabiliteten og konsistensen til kateterets ytelse.

2. Optimal kombinasjon av materialegenskaper: Ulike materiallag kan utformes spesifikt i henhold til deres egenskaper:

Materialet i det indre laget (som HDPE høydensitetspolyetylen, PU-polyuretan) fokuserer hovedsakelig på biokompatibilitet for å sikre sikkerhet ved kontakt med menneskelig vev eller kroppsvæsker. Disse materialene har lav toksisitet og lav allergenitet, noe som effektivt kan redusere vevsreaksjoner.

De ytre lagmaterialene (som Pebax polyeterblokkamid, nylon) fokuserer på mekaniske egenskaper, og gir utmerket strekkstyrke (opptil 50 MPa eller mer) og slitestyrke (friksjonskoeffisient kan være så lav som 0,1), og sikrer kateterets fremkommelighet og holdbarhet i komplekse vaskulære miljøer.

Sterk binding mellom lag: Gjennom materialmodifikasjonsteknologi på molekylært nivå og spesiell koekstruderingsprosessparameterkontroll, oppnås sømløs binding mellom lag av materialer. Etter testing kan mellomlagets avskallingsstyrke nå mer enn 5N/cm, noe som effektivt unngår risikoen for lagdeling under bruk.

Banebrytende tekniske fordeler

1. Ultra-presisjon dimensjonskontroll:

Ved å bruke høypresisjonsgirpumpemålesystem og laserdiametermåler for sanntidsovervåking, sørg for at kateterets indre og ytre diametertoleranser kontrolleres med et ultrahøyt presisjonsnivå på ±0,0127 mm (omtrent 1/2000 tommer).

Konsentrisiteten overstiger 90 %, som er mye høyere enn bransjegjennomsnittet på 80 %, noe som forbedrer skyveytelsen og driftsfølelsen til kateteret betydelig.

2. Utmerket kombinasjon av mekaniske egenskaper:

Gjennom den synergistiske effekten av forskjellige materialer opprettholdes kateterets fleksibilitet (bøyeradiusen kan være så liten som 3 mm) og tilstrekkelig skyvekraft sikres (aksialstyrken økes med mer enn 30%).

Antikninkytelsen er betydelig forbedret, og den tåler mer enn 1000 sykluser i 180-graders bøyetesten uten permanent deformasjon.

3. Pålitelig kvalitetssikring:

Det elektroniske defektdeteksjonssystemet brukes til å overvåke overflatekvaliteten og den indre strukturen til røret i sanntid.

Påliteligheten til klinisk bruk sikres gjennom streng sprengningstrykktesting (tåler 10-20 atmosfærer) og utmattelsestesting (5000 skyvesykluser).

Klinisk bruksverdi

Dette høypresisjonskateteret basert på flerlags co-ekstruderingsteknologi har vist betydelige fordeler i klinisk praksis:

1. Innen nevrointervensjon gjør den ultratynne rørveggen (minimum 0,1 mm) og utmerket fleksibilitet det mulig for kateteret å nå mindre vaskulære grener.

2. Ved kardiovaskulær intervensjon sikrer den optimaliserte materialkombinasjonen ikke bare tilstrekkelig skyvekraft, men reduserer også risikoen for vaskulær skade.

3. Ved svulstintervensjonsbehandling kan flerlagsstrukturdesignet integrere funksjonen for vedvarende frigjøring av stoffet og realisere integreringen av behandlingsfunksjoner.

Med fremgangen innen materialvitenskap og presisjonsproduksjonsteknologi, utvikler flerlags co-ekstruderte katetre seg mot tynnere veggtykkelse, høyere ytelse og mer intelligent retning, og gir sikrere og mer effektive løsninger for minimalt invasiv medisinsk behandling. Dette teknologiske gjennombruddet forbedrer ikke bare ytelsesstandardene til medisinske forbruksvarer, men fremmer også teknologisk fremgang i hele feltet for intervensjonsbehandling.

Utmerket ytelse oppfyller behovene til avansert medisinsk utstyr
Som et avansert forbruksmateriell innen moderne medisinsk teknologi, redefinerer medisinske flerlagskatetre industristandardene for intervensjonsbehandling med sine utmerkede ytelsesparametere. Følgende er en detaljert analyse av banebrytende ytelse fra fire nøkkeldimensjoner:

1. Den kliniske verdien av ultrahøy konsentrisitet (>90°)

Teknisk implementering: Det seksaksede lasermålesystemet brukes for sanntidskalibrering, kombinert med en adaptiv ekstruderingskontrollalgoritme for å sikre at det radielle tykkelsesavviket til røret er mindre enn 5μm, og oppnår en bransjeledende konsentrisitet på >90°.

Kliniske fordeler:

40 % forbedring i vaskulær permeabilitet: I 0,014-tommers mikrokateterapplikasjoner er skyvemotstanden redusert til 60 % av den for tradisjonelle katetre

Reduser endotelskade: In vitro-tester viser at endotelcelleavgivelseshastigheten er redusert med 35 %

Nøyaktig posisjoneringsevne: 0,1 mm posisjonskontrollnøyaktighet kan oppnås ved nevrointervensjonell kirurgi

2. Revolusjonerende fleksibel og anti-knekk ytelse

Strukturell innovasjon:

Tre-lags gradientmoduldesign: 50A Shore-hardhet på det indre laget sikrer permeabilitet, 72D på det midterste laget gir støtte, og 90A på det ytre laget sikrer skyvekraft

Spiral forsterkningsstruktur: Nanoskala glassfiberforsterket nettverk innebygd i PEBAX-matrisen

Ytelsesparametere:

Bøyetretthet liv: Bestått >5000 syklustester med en radius på 3 mm (5 ganger ISO 10555-standardkravet)

Anti-knekk vinkel: Minste krumning for å opprettholde åpenhet ved 180° er 2,5 mm

Effektivitet for dreiemomentoverføring: Distal rotasjonsresponsforsinkelse <0,5 sekunder/100 cm

3. Utmerket kjemisk korrosjonsbestandighet

Materialløsning:

Innerlag: tverrbundet HDPE, krystallinitet økt til 75 %, permeabilitet for jodkontrastmiddel økt med 3 ganger

Ytre lag: fluorert modifisert Pebax, toleranse for desinfeksjonsmidler som etanol og glutaraldehyd utvidet til 200 timer

Bekreftelsesdata:

Etter nedsenking i 37 ℃ kontrastmiddel i 30 dager, retensjonsgrad for strekkfasthet >95 %

Etter 10 sykluser med etylenoksidsterilisering endres overflatekontaktvinkelen <5°

4. Omfattende biokompatibilitetsgaranti

Sertifiseringssystem:

Bestått ISO 10993 komplett sett med biologisk evaluering (inkludert cytotoksisitet, sensibilisering, implantasjonstest, etc.)

Oppnådd USP Klasse VI og EU EP-samsvarssertifisering

Spesiell behandlingsprosess:

Plasmapodeteknologi: konstruer hydrofile PEG-molekylbørster på PU-overflaten

Nanoskala overflatepolering: Ra-verdien kontrolleres under 0,05μm, noe som reduserer blodplatevedheft med 50 %

Klinisk verifisering:

I den 72-timers kontinuerlige kontakttesten er overlevelsesraten for L929-celler >90 %

Den 28-dagers subkutane implantasjonstesten viste at den inflammatoriske responsskåren bare var 0,5 (1-4 skala)

Synergistisk effekt av ytelsesintegrasjon

Kombinasjonen av ulike ytelsesparametere er optimalisert gjennom DOE-metoden (eksperimentell design) for å oppnå:

Den beste balansen mellom skyvekraft og fleksibilitet (skyveeffektivitetskoeffisient når 0,85)

Synergistisk forbedring av mekanisk styrke og biosikkerhet

Ensartet garanti for umiddelbar ytelse og langsiktig stabilitet

Materialkombinasjon i flere lag, tilpasset ulike kliniske scenarier

Tabellbeskrivelse:

Materialarkitektur: Vis den typiske tre-lags strukturen og det spesielle funksjonslaget for hvert applikasjonsscenario;

Ytelsesparametere: Kvantifisere viktige mekaniske, kjemiske og biologiske ytelsesindikatorer;

Klinisk verdi: Bruk pilene for å tydelig markere ytelsesforbedringen/reduksjonen (↑↓);

Innovativ teknologi: List banebrytende teknologier på tvers av scenarier separat.

Hva bør jeg være oppmerksom på når jeg velger en medisinsk flerlagskateter ?

Utvalget av medisinske flerlagskatetre må ta en omfattende vurdering av flere dimensjoner som kliniske behov, materialegenskaper, produksjonsprosesser og regulatoriske krav. Følgende er en profesjonell valgguide:

1. Matching av kliniske behov

(1) Tilpasning til kirurgisk type

Kardiovaskulær intervensjon: Prioriter høy skyvbarhet (aksial styrke > 50N) og anti-bøyning (minimum bøyeradius ≤ 3 mm)

Nevrointervensjon: Velg ultrafleksible katetre (bøyestivhet ≤ 0,1N/mm²) og overflater med lav friksjon (μ ≤ 0,15)

Tumorembolisering: Både visualisering (inkludert wolfram/bariumsulfatmarkører) og medikamentbærende kapasitet er nødvendig

(2) Anatomiske baneegenskaper

Vaskulær tortuositet: Anti-knekk katetre er nødvendig for scenarier med høy bøyning (torsjonsvinkel > 270° uten å knekke)

Lumen diameter: Match kateterspesifikasjoner (som 2,0-3,5Fr som vanligvis brukes i kranspulsårer)

Lesjons natur: Forkalkede lesjoner krever et forsterket ytre lag (som et metallflettet lag)

2. Evaluering av materiell ytelse

(1) Biokompatibilitetssertifisering

Må overholde ISO 10993-seriens standarder (minst bestå cytotoksisitet, sensibilisering og irritasjonstester)

Langtidsimplantater må supplere vurderinger av kronisk toksisitet og karsinogenitet

(2) Mekaniske ytelsesparametere

Verifikasjon av kjemisk stabilitet

Desinfeksjonsresistens (styrke-retensjonshastighet etter etylenoksid/γ-strålesterilisering ≥ 90 %)

Anti-kontrastmiddel permeabilitet (vekt endringshastighet etter nedsenking i 24 timer ≤ 1%)

3. Strukturell designanalyse

(1) Bindingsprosess mellom lag

Koekstruderingsbindingstype: egnet for konvensjonelle bruksområder (avskallingsstyrke ≥ 3N/cm)

Mekanisk forriglingstype: brukes i høyspentscenarier (som for eksempel vevd mesh-innstøpingslag)

(2) Spesielt funksjonslag

Utviklingsmarkeringstape: wolframpulverinnhold ≥90 % (røntgensynlighet)

Hydrofilt belegg: kontaktvinkel ≤20° (vedlikeholdstid ≥30min)

Antibakterielt belegg: frigjøringshastighet for sølvioner 0,1-0,5 μg/cm²/dag

4. Produksjonsprosesskontroll

(1) Verifisering av dimensjonsnøyaktighet

Toleranse for indre diameter: ±0,025 mm (krav til presisjon vaskulært kateter)

Konsentrisitet: ≥90 % (laserdiametermåler online deteksjon)

(2) Renslighetskrav

Produksjonsmiljø: minst klasse 8 (ISO 14644-1)

Partikkelforurensning: ≤100 partikler/ml (≥0,5μm)

Hvorfor er det medisinske flerlagsrør mer fordelaktig enn enkeltlagsrør?
Kjernefordelen med medisinske flerlagsrør fremfor tradisjonelle enkeltlagsrør ligger i deres komposittstrukturdesignkonsept. Gjennom den nøyaktige kombinasjonen av ulike funksjonelle materialer har ytelsesbegrensningene til et enkelt materiale blitt brutt gjennom.

1. Gjennombrudd i ytelsesdesign

Komplementære materialegenskaper

Enkeltlagsrør: begrenset av ytelsestaket til et enkelt materiale (for eksempel PU er fleksibelt, men ikke sterkt nok, nylon er sterkt, men for stivt)

Flerlagsrør:

Det indre laget bruker biokompatible materialer (som HDPE, cytotoksisitet ≤ nivå 1)
Det ytre laget bruker mekaniske forsterkningsmaterialer (som Pebax 7233, strekkstyrke ≥50MPa)
Funksjonelle lag kan legges til mellomlaget (som antistatisk karbonfibernett, overflatemotstand ≤10⁶Ω)

Gradientmoduldesign

Gjennom en struktur på mer enn 3 lag for å oppnå en gradvis endring i hardhet (som 35A→55D→72D), vil kateteret:

Opprettholder push-stivhet i den proksimale enden (bøyemodul ≥1GPa)
Oppnå ultrafleksibilitet i den distale enden (bøyestivhet ≤0,1N/mm²)

2. Sammenligning av nøkkelytelsesparametere

3. Tilpasningsevne til klinisk scenario

Kardiovaskulær intervensjon
Flettet forsterkningslag i rustfritt stål gjør at torsjonsoverføringseffektiviteten når 95 % (enlagsrør kun 60 %)
Når man passerer gjennom forkalkede lesjoner, reduseres trykkkrafttapet til flerlagsrøret med 40 %

Nevral intervensjon
Ultratynt indre lag (0,05 mm tykt PU) reduserer forekomsten av vaskulær spasmer
Gradvis stivhetsdesign forkorter tiden for å nå det distale blodkaret med 30 %

Høytrykksinjeksjon
ETFE barrierelag tåler 7 ml/s injeksjonshastighet (enkeltlags rørgrense 3 ml/s)
Kontrastmiddelpermeabilitet <0,1μg/cm²/h (enlags PE-rør opp til 5μg/cm²/h)

4. Spesialfunksjonsintegrasjon

Strukturell funksjonalisering
Utviklingsmarkørbånd: wolframpulverinnhold ≥90 % (røntgensynlighet økt med 3 ganger)
Lag med forsinket frigjøring: Paclitaxel-belastningen kan nå 5 μg/mm²

Intelligente responsegenskaper
Termosensitivt materiale: hardheten reduseres automatisk med 30 % ved 37°C
Magnetisk navigasjonskompatibilitet: guidelag som inneholder NdFeB-partikler

5. Optimalisering av feilmodus

Anti-delamineringsdesign
Bindingsteknologi på molekylært nivå gjør avskallingsstyrken mellom lag ≥5N/cm
Elektronstråle-tverrbindingsbehandling forbedrer grensesnittbindingen med 300 %

Forbedret holdbarhet
Flerlagsstruktur sprer stress, sprekkforplantningshastighet redusert med 80 %
Flettet forsterkningslag forlenger utmattingslevetiden til 100 000 pulsasjoner

Under høytrykksinjeksjon av kontrastmiddel, hvilken flerlags rørstruktur er den mest lekkasjesikre?
I medisinske scenarier der høytrykkskontrastmiddelinjeksjon er nødvendig, er nøkkelen til å sikre at kateteret ikke lekker å bruke en spesiell flerlags komposittstruktur. Denne designen bygger flere beskyttende barrierer gjennom den synergistiske effekten av forskjellige funksjonelle materialer.

Kjerne anti-lekkasje struktur design

Fem-lags komposittarkitektur (fra utsiden til innsiden):

Ytre lag: høystyrke komposittmaterialer brukes for å gi mekanisk beskyttelse og tåle den sterke støt under injeksjon
Forsterkningslag: metallflettet struktur, som effektivt begrenser utvidelsen og deformasjonen av kateteret
Barrierelag: spesiell film av fluorholdig materiale, som danner den viktigste anti-permeabilitetsbarrieren
Stabiliseringslag: spesialbehandlet polymer med utmerket kjemisk korrosjonsbestandighet
Innerlag: ultrajevn overflatebehandling for å redusere rester av kontrastmiddel

Viktige produksjonsprosesser:

Nøyaktig kontrollert ekstruderingstemperatur for å sikre at barrierematerialet danner en ideell krystallinsk struktur
Bruk tverrbindingsteknologi for stråling for å forbedre materialstabiliteten
Innovativ bindeprosess mellom lag for å oppnå hvert lag Fast limt

Ytelsesfordeler

Barriere ytelse:
Sammenlignet med tradisjonelle ettlagskatetre er permeabiliteten betydelig redusert
Flerlags synergi gjør permeabiliteten lavere enn for konvensjonelle trelagsstrukturer

Mekaniske egenskaper:
Oppretthold utmerket dimensjonsstabilitet under høyt trykk
Ytelsen mot hevelse overgår langt den for vanlige katetre

Sikkerhetsytelse:
Alle lag med materialer har bestått strenge biokompatibilitetstester
Spesiell innerlagsdesign unngår adsorpsjon av kontrastmiddelkomponenter

Klinisk bruksverdi

Denne strukturelle designen er spesielt egnet for:
Undersøkelser som krever rask injeksjon av høykonsentrasjonskontrastmidler
Langtids inneliggende kontrastkatetre
Behandlingsscenarier med strenge krav til permeabilitet

Hvorfor er 90 % konsentrisitet nøkkelen til kateterets ytelse?
Innenfor minimalt invasiv kirurgi og intervensjonsterapi er kateterkonsentrisitet gullstandarden for å bestemme ytelsen. Konsentrisitet på mer enn 90 % kan ikke bare forbedre kirurgisk sikkerhet, men også optimalisere pasientprognosen.

1. Optimalisering av væskedynamikkytelse

(1) Vedlikeholdseffekt for laminær strømning

Katetre med høy konsentrisitet (som kardiovaskulære intervensjonskatetre) kan redusere turbulens og redusere risikoen for trombose

Kontrastmiddeltilførselen er mer jevn, og unngår vaskulær skade (trykksvingninger <5 %)

FDA-kompatibel væskeeffektivitet økes med 40 %

(2) Høytrykksinjeksjonskompatibilitet

I scenarier som CT angiografi kan 90 % konsentrisitetskatetre tåle en injeksjonshastighet på 7 ml/s

Sammenlignet med vanlige katetre er risikoen for ekstravasering av kontrastmiddel redusert med 80 %

2. Forbedrede mekaniske egenskaper

(1) Anti-bøyningsevne (sammenligning av nøkkelindikatorer)

(2) Tretthetsliv

90 % konsentrisitet gjør at kateteret har en levetid på 5000 sykluser ved en bøyeradius på 3 mm

Samsvar med ISO 10555 internasjonal standard

3. Kliniske operasjonsfordeler

(1) Medisinsk presisjonsapplikasjon

Tumorintervensjon: posisjoneringsfeil ≤ 0,1 mm
TAVI-kirurgi: skyvekraft redusert med 30 %
Pediatrisk kateter: vasospasme redusert med 50 %

(2) Trend for AI-assistert kirurgi

Katetre med høy konsentrisitet er mer kompatible med kirurgiske roboter
Sanntidstrykkfølende data er mer nøyaktige

4. Krav til industrisertifisering

Prøver som må bestås:

ASTM F2210 (amerikansk materialteststandard)

CE-sertifisering (EUs direktiv om medisinsk utstyr)

MDR 2017/745 (ny EU-forordning)

90 % konsentrisitet er det "gyldne kritiske punktet" for å balansere ytelse og kostnad

Under 90 %: væskeforstyrrelser og stresskonsentrasjon forverres betydelig

Over 95 %: marginale fordeler reduseres og kostnadsindeksen øker

90-93 %-området kan samtidig møte følgende:

Utmerket klinisk ytelse

Rimelig økonomi

Pålitelig produksjonsstabilitet

Medisinske flerlagskatetre leder den teknologiske innovasjonen innen minimalt invasiv intervensjonsbehandling med sin innovative komposittstrukturdesign og avanserte materialteknologi. Ved å nøyaktig kombinere 2-5 lag med polymermaterialer med forskjellige egenskaper, bryter dette kateteret vellykket gjennom ytelsesbegrensningene til tradisjonelle enkeltlagsrør og oppnår et kvalitativt sprang i nøkkelindikatorer som sprengtrykk, bøyeutmattingslevetid og overflatesmøring.

Kjernefordelene gjenspeiles i tre dimensjoner: når det gjelder klinisk anvendelighet, kan modulære materialkombinasjoner perfekt tilpasse seg diversifiserte scenarier som kardiovaskulær intervensjon, minimalt invasiv nevrokirurgi og høytrykksangiografi. For eksempel øker det metallflettede forsterkningslaget skyveeffektiviteten med 35 %, og det ultramyke indre laget reduserer forekomsten av vaskulær spasmer med 60 %;

Når det gjelder teknologisk innovasjon, gjør integreringen av intelligente funksjoner som temperaturfølsomme materialer og magnetisk navigasjonskompatibel design det mulig for kateteret å ha miljøtilpasningsevne; når det gjelder medisinsk økonomi, forkorter det ikke bare operasjonstiden direkte med 20-30 minutter, men optimaliserer også de totale behandlingskostnadene betydelig gjennom gjenbrukbar design og redusert komplikasjonsfrekvens.

Med bruk av banebrytende teknologier som nedbrytbare materialer, nanokompositt-teknologi og AI-assistert design, utvikler medisinske flerlagskatetre seg raskt i retning av intelligens og funksjonalitet, og forventes å fremme utvidelsen av minimalt invasive kirurgiske indikasjoner med mer enn 40 %, og bli en uunnværlig medisinsk kjerneenhet for .
