Sammenligningen av polyimidrør vs andre isolasjonsmaterialer i medisinske applikasjoner

Når du velger isolasjonsrør for medisinsk utstyr, Polyimid (PI) rør utkonkurrerer de fleste alternativer i høytemperaturmotstand, dimensjonell presisjon og mekanisk styrke. For minimalt invasive instrumenter - katetre, endoskoper, stentleveringssystemer - der trange toleranser og biokompatibilitet ikke er omsettelige, er PI-slanger ofte det definitive valget. Denne artikkelen sammenligner PI-rør mot PTFE, KIT, nylon og silikon på tvers av beregningene som betyr mest i kliniske applikasjoner.

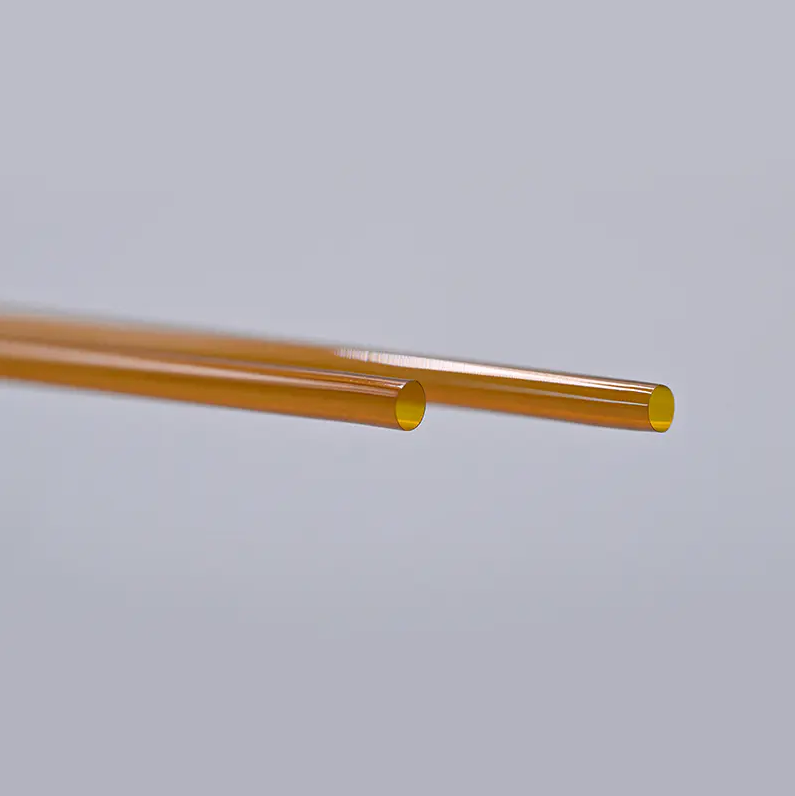

Hva gjør Polyimidrør Unikt egnet for medisinsk utstyr

Polyimid er en høyytelsespolymer syntetisert fra aromatiske dianhydrider og diaminer, og produserer et materiale med en eksepsjonell kombinasjon av termisk stabilitet, mekanisk stivhet og kjemisk treghet. I medisinsk slange oversettes disse egenskapene direkte til funksjonelle fordeler:

• Ultratynn veggkonstruksjon: PI-rør oppnår veggtykkelser så lave som 0,013 mm gjennom avanserte belegningsprosesser, og maksimerer indre lumen samtidig som strukturell integritet opprettholdes.
• Ekstrem temperaturtoleranse: Langsiktige driftstemperaturer overstiger 350 °C, med kortsiktige topper på opptil 450 °C – kritisk under steriliseringssykluser for dampautoklaver.
• Dimensjonsstabilitet: Den stive modulen til PI forhindrer kinking eller deformasjon under kateternavigasjonskrefter, essensielt i kronglete vaskulær anatomi.
• Biokompatibilitet: PI-rør viser bekreftet biokompatibilitet, og oppfyller kravene for implanterbare og blodkontaktende enheter.
• Direkte vedheft: PI bindes direkte til nylon og TPU uten overflateforbehandling, noe som forenkler montering av flerlagskateter.

LINSTANTs proprietære PI-løsninger utvider disse egenskapene ytterligere ved å muliggjøre tilpasning av modul, strekkstyrke, forlengelse og farge – slik at enhetsingeniører kan finjustere mekanisk oppførsel for spesifikke prosedyrekrav.

Polyimid vs PTFE: Dimensjonell presisjon og strukturell stivhet

PTFE (polytetrafluoretylen) er et veletablert foringsmateriale i katetre, verdsatt for sin smøreevne og kjemisk motstandsdyktighet. Imidlertid gjør PTFEs mekaniske mykhet og begrensede strukturelle stivhet den uegnet som et frittstående strukturrør i finmåleapplikasjoner.

Viktige forskjeller

• Veggtykkelse: PTFE-rør krever vanligvis vegger ≥0,05 mm for strukturell integritet; PI-rør oppnår funksjonelle vegger på 0,013–0,025 mm, og bevarer lumendiameteren.
• Strekkmodul: PI har en strekkmodul på ~3–4 GPa vs PTFEs ~0,5 GPa – PI-slanger motstår deformasjon under dreiemoment og skyvekrefter i ledetråd og katetersystemer.
• Vedheft: PTFEs non-stick overflate krever plasma eller kjemisk etsing før binding; PI bindes direkte til TPU og nylon, noe som reduserer produksjonstrinn.
• Temperaturområde: Begge håndterer steriliseringstemperaturer godt, men PIs toppklassifisering på 450°C gir mer takhøyde for høyenergiapplikasjoner som elektrokirurgiske instrumenter.

I praksis brukes PTFE ofte som en indre liner for smøring, mens PI fungerer som det strukturelle ytre laget - en kombinasjon som utnytter styrken til begge materialene.

Polyimid vs PEEK: Ytelse ved ekstreme forhold

PEEK (polyether ether keton) er PIs nærmeste konkurrent innen medisinsk høyytelsesrør. Begge materialene deler høy modul, termisk motstand og biokompatibilitet, men de divergerer betydelig i prosessering, geometri og spesifikke mekaniske profiler.

PIs betydelig høyere temperatur for kontinuerlig bruk og ultra-tynne vegger gjør den til det foretrukne valget for mikrokateterkropper og guidewire-hypotørforinger. PEEK kan foretrekkes der større veggtykkelse er akseptabelt og bearbeiding via ekstrudering alene er ønsket. LINSTANT driver dedikerte PEEK-ekstruderingslinjer sammen med PI-beleggslinjer, noe som gir enhetsingeniører tilgang til begge teknologiene under én leverandør.

Polyimid vs Nylon og TPU: Fleksibilitet vs strukturell ytelse

Nylon (polyamid) og termoplastisk polyuretan (TPU) er arbeidshester med kateterskaftkonstruksjon - fleksible, enkle å ekstrudere i flerlagskonfigurasjoner og tilgjengelig i et bredt durometerområde. De utmerker seg i distale kateterseksjoner som krever myk, atraumatisk kontakt med vev. Ingen av materialene nærmer seg imidlertid PIs stivhet eller termiske ytelse.

Hvor PI overgår nylon og TPU

• Skyvbarhet: PIs høye modul muliggjør dreiemomentoverføring over lange lengder uten knekking – kritisk i elektrofysiologi (EP) kartleggingskatetre og ytre skaft for steinhentingskurv.
• Temperaturmotstand: Nylon begynner å myke over 150–200°C; TPU over 80–120°C. PI opprettholder strukturell integritet langt over 350°C, noe som muliggjør bruk i RF-ablasjon, laser og høyfrekvente ultralydkatetersystemer.
• Vegg-til-lumen-forhold: For en gitt ytre diameter gir PIs tynnere vegger mer indre arbeidskanal, en viktig fordel i urologi og endoskopi hvor lumenplass er førsteklasses.

Hvor nylon og TPU er foretrukket

• Distale kateterspisser som krever myk, tilpasningsdyktig kontakt med karvegger eller delikat vev.
• Kateterlegemer med flere lumen hvor komplekse tverrsnitt favoriserer ekstrudering fremfor belegg.
• Kostnadssensitive engangsenheter med høyt volum der PIs premiumkostnad ikke er berettiget.

En vanlig høyytelses kateterarkitektur legger PI-strukturslanger ved det proksimale skaftet, går over til nylon eller TPU i den distale enden — PIs direkte vedheft til begge materialene uten overflateforbehandling gjør denne overgangsbindingen pålitelig og reproduserbar .

Polyimid vs Silikon: Biokompatibilitet og mekanisk rigor

Silikon er mye brukt i implanterbart medisinsk utstyr - dreneringsrør, ballongkatetre og langsiktige kroppskontaktapplikasjoner - på grunn av sin enestående fleksibilitet, brede biokompatibilitet og hydrofobe overflate. Sammenligning direkte med PI avslører fundamentalt forskjellige applikasjonsnisjer.

• Stivhet vs fleksibilitet: Silikon durometre varierer vanligvis fra Shore 20A til 80A; PI er stiv (strekkmodul 3 GPa). Silikon passer langvarige myke implantater; PI passer til presisjonsnavigasjonsinstrumenter.
• Dimensjonell presisjon: PIs beleggbaserte produksjon oppnår strammere ID/OD-toleranser enn silikonekstrudering, noe som er viktig i guidewire-kompatibilitet og enhetsinteroperabilitet.
• Rivemotstand: PI overgår silikon betydelig når det gjelder motstand mot riveutbredelse, og forhindrer katastrofal svikt i navigasjonsscenarier med høy stress.
• Biokompatibilitet: Begge materialene viser biokompatibilitet; LINSTANTs PI-slange er validert for direkte blodkontakt og bruk av implanterbar enhet.

Medisinske bruksområder Hvor Polyimidrør Excels

PI-rørets egenskapsprofil gjør det til det foretrukne isolasjons- og strukturmaterialet på tvers av flere kategorier for medisinsk utstyr med høy presisjon:

Vaskulær og strukturell hjertesykdom

I vaskulære stentleveringssystemer og strukturelle hjerteprosedyrer (TAVR, MitraClip-type enheter), gir PI-slangen det stive, tynnveggede ytre skaftet som trengs for å føre og distribuere enheter gjennom lange vaskulære tilgangsbaner. Dens motstand mot kinking under dreiemomentet brukt av intervensjonalister er en direkte klinisk ytelsesfaktor.

Elektrofysiologi (EP)

EP-kartlegging og ablasjonskatetre krever presis avbøyningskontroll, utmerket elektrisk isolasjon og evnen til å motstå RF-energi på spissen. PIs dielektriske styrke (~220 kV/mm) og termisk motstand gjør det til standard isolasjonslag for elektrodeledningskabler og kateterskaft i hjerte-EP-laboratorier.

Endoskopi og urologi

I endoskopiske kateterskaft og urologiske instrumenter som ytre rør for steinhentingskurv, PIs tynnveggkonstruksjon øker arbeidskanaldiameteren direkte innenfor den samme ytre profilen – noe som tillater større gjenfinning av kalksten eller bedre væskerrigasjonshastigheter. Standard indre diametre fra 0,10 til 2,00 mm dekker mikroendoskopiapplikasjoner; LINSTANTs evne til å produsere PI-slanger med en indre diameter på opptil 5,00 mm i volumproduksjon utvider dekningen til større urologiske instrumenter.

Nevrovaskulær og nevrologi

Mikrokatetre som brukes ved embolisering av cerebral aneurisme og nevrovaskulær medikamentlevering krever minst mulig ytre diameter med tilstrekkelig skyvbarhet for å nå distale cerebrale kar. PI er det foretrukne materialet for mikrokateterlegemer i disse prosedyrene, der enhver knekk er en prosedyremessig komplikasjonsrisiko.

Tilpasningsevner: En nøkkelforskjell over standard isolasjonsmaterialer

Standard isolasjonsmaterialer som PTFE og silikon er i stor grad vareprodukter med faste egenskaper. PI-rør, produsert gjennom proprietære belegningsprosesser, tillater systematisk innstilling av mekaniske og fysiske parametere:

• Modul justering: Ulike PI-formuleringer eller flerlags-beleggskonstruksjoner lar ingeniører velge fra et spekter av stivhetsprofiler – fra relativt fleksible PI for atraumatiske distale spisser til høymodulus PI for proksimal aksel-skyvbarhet.
• Fargekoding: Røntgentett eller fargekodet PI-rør støtter prosedyrevisualisering og monteringsidentifikasjon – umulig med naturlig PTFE eller klar silikon uten additiv blanding.
• Vegggeometri: Ultratynne vegger som kan oppnås via belegningsprosesser er ikke replikerbare gjennom ekstrudering alene, noe som gir PI-rør en unik geometrisk konvolutt som ikke er tilgjengelig med PEEK eller nylon.
• Forlengelse ved brudd: Justerbare forlengelsesegenskaper gjør at PI kan skreddersys for applikasjoner der det er nødvendig med en viss duktilitet under belastning kontra de der maksimal stivhet kreves.

LINSTANTs proprietære PI-løsninger gir denne tilpasningsplattformen, noe som gjør det mulig for enhetsteam å spesifisere et PI-rør for å matche et klinisk ytelsesmål i stedet for å designe rundt faste materialegenskaper.

Produksjonsskala og kvalitetsinfrastruktur hos LINSTANT

Innkjøp av høyytelses PI-rør fra en leverandør med robust produksjonsinfrastruktur er like viktig som selve materialspesifikasjonen. Inkonsekvente dimensjonstoleranser eller lot-til-lot-variasjoner i en PI-aksel kan føre til feil på guidewire-kompatibilitet eller monteringsavvisningsrater som undergraver enhetens økonomi.

LINSTANT opererer nesten 20 000 m² produksjonsareal for renrom bygget etter GMP-standarder, hus:

• 15 importerte ekstruderingslinjer som dekker enkeltlags, tolags og trelags co-ekstrudering i forskjellige skruestørrelser
• 8 dedikerte PEEK-ekstruderingslinjer for høyytelses polymerrør
• Nesten 100 sett med flette-, kveil- og belegningsutstyr – direkte støtte for produksjon av PI-rør
• 40 sveise- og formingsenheter for nedstrøms katetermontering
• 2 sprøytestøpelinjer for komponentproduksjon

Denne integrerte infrastrukturen gjør det mulig for LINSTANT å levere PI-rør fra tidlige prototypemengder gjennom validert høyvolumsproduksjon innenfor ett enkelt anlegg og kvalitetssystem – noe som reduserer leverandørkvalifiseringsbyrden for enhetsprodusenter.

LINSTANTs produktportefølje strekker seg utover PI-slanger og inkluderer enkelt-/multi-lumen ekstruderingsrør, enkelt-/dobbelt-/trippel-lags ballongslanger, flettede og kveilte forsterkede hylster og PEEK-rør – og gir en enkeltkildeløsning for komplekse kateter- og intervensjonsenheter.

Velge riktig materiale: En beslutningsramme

Ingen enkelt materiale er optimalt for enhver medisinsk slangeapplikasjon. Følgende rammeverk hjelper enhetsingeniører med å gjøre det første materialvalget:

For komplekse katetersystemer kombinerer den optimale utformingen ofte flere materialer - med PI-håndteringsstivhet i proksimal skaft og høytemperaturseksjoner, overgang til nylon eller TPU for den distale kroppen, og PTFE som en indre foring hele veien. LINSTANTs evne til å levere alle disse materialene, inkludert tilpassede PI-slanger med justerbare mekaniske egenskaper, strømlinjeformer leverandørlandskapet for integrerte kateterutviklingsprogrammer.
