Hva brukes varmekrympeslange til?

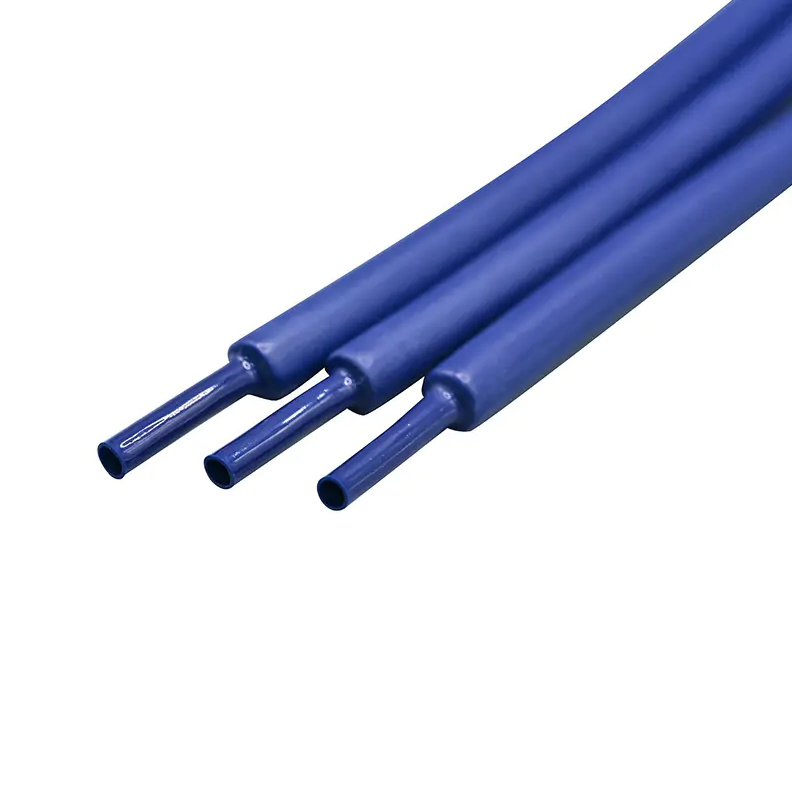

Krympeslange er et termoplastrør som trekker seg sammen når de utsettes for varme, og danner en tett, beskyttende hylse rundt ledninger, komponenter eller medisinsk utstyr . Den brukes først og fremst til elektrisk isolasjon, mekanisk beskyttelse, strekkavlastning, bunting og forsegling – og i medisinske applikasjoner spiller den en kritisk rolle i kateterkonstruksjon, innkapsling av enheten og presis dimensjonskontroll av slangesammenstillinger.

Kjernefunksjoner til Krympeslange

Krympeslange tjener et bredt spekter av funksjonelle roller på tvers av bransjer. Å forstå disse kjerneapplikasjonene hjelper ingeniører og designere å velge riktig materiale og veggtykkelse for deres spesifikke behov.

• Elektrisk isolasjon: Dekker utsatte ledere, loddeforbindelser og terminaler for å forhindre kortslutning og beskytte mot spenning opptil flere kilovolt avhengig av veggtykkelse.
• Mekanisk beskyttelse: Beskytter kabler og komponenter mot slitasje, kjemikalier, UV-stråling og inntrengning av fuktighet.
• Strekkavlastning: Reduserer stress ved kabelinnføringspunkter, forlenger levetiden til koblinger ved å fordele bøyekrefter over et større område.
• Bunting og organisering: Grupperer flere ledninger eller rør i en enkelt, håndterbar sammenstilling.
• Identifikasjon og fargekoding: Tilgjengelig i en rekke farger for kretsmerking, noe som muliggjør raskt og feilfritt vedlikehold.
• Forsegling: Varianter med klebemiddel skaper vanntette, miljømessige tetninger rundt skjøter og koblinger.


Krympeslange i produksjon av medisinsk utstyr

Den medisinske industrien representerer et av de mest krevende bruksmiljøene for krympeslange. Her er det ikke bare en beskyttelseshylse - det er en konstruert komponent med direkte implikasjoner for pasientsikkerhet . Varmekrympeslange av medisinsk kvalitet brukes i følgende kritiske prosesser:

Kateterkonstruksjon og laglaminering

Krympeslange påføres under katetermontering for å binde lag, kontrollere ytre diameter og skape jevne, atraumatiske profiler. Et typisk ballongkateterskaft kan bruke en to-lags krympeprosess å laminere et flettet forsterkningslag på en indre liner, oppnå sprengningstrykk over 20 atm, samtidig som fleksibiliteten som er nødvendig for vaskulær navigasjon opprettholdes.

Spissforming og distal endeforming

Nøyaktig varmepåføring gjennom krympeslange muliggjør konsistent spissgeometri – avgjørende for å lede katetre gjennom kronglete kar. Toleranser i medisinsk spissforming holdes ofte innenfor ±0,01 mm , krever rør med forutsigbare, jevne krympeforhold på tvers av hvert parti.

Innkapsling av sensorer og elektroniske komponenter

Minimalt invasive enheter inneholder ofte trykksensorer, termoelementer eller bildeelementer i de distale ender. Krympeslange gir en biokompatibel innkapsling som beskytter disse komponentene mot kroppsvæsker samtidig som den opprettholder elektrisk isolasjon gjennom hele enhetens levetid.

Akselovergang og stivhetsgradientteknikk

Ved å bruke krympeslange med varierende durometre og veggtykkelser i forskjellige soner langs et kateterskaft, konstruerer produsentene en kontrollert fleksibilitetsgradient - stiv proksimalt for skyvbarhet, fleksibel distalt for sporbarhet . Denne teknikken er sentral i moderne intervensjonskateterdesign og er en av de avgjørende fordelene ved å jobbe med erfarne medisinske slangespesialister.

Vanlige materialer og deres egenskaper

Valget av materiale bestemmer krympetemperatur, fleksibilitet, kjemisk motstand og biokompatibilitet. Tabellen nedenfor oppsummerer de mest brukte materialene i både medisinske og industrielle sammenhenger:

Nøkkelparametere å spesifisere ved valg Krympeslange

Hvis du velger feil slange, kan det føre til prosesseringsfeil, delaminering eller dimensjonsavvik. Følgende parametere må være klart definert før anskaffelse eller prosessutvikling:

• Medfølgende (utvidet) indre diameter: Må være større enn substratets OD for å tillate enkel lasting uten å forvrenge substratet.
• Gjenvunnet (krympet) indre diameter: Må samsvare med den endelige måldimensjonen til den ferdige sammenstillingen etter full termisk krymping.
• Gjenvunnet veggtykkelse: Bestemmer mekanisk styrke og hvor mye slangen bidrar til den totale OD til den ferdige enheten.
• Krympeforhold: Vanlige forhold er 2:1, 3:1 og 4:1; høyere forhold gir mer substratdekningsfleksibilitet på tvers av varierende diametre.
• Aktiveringstemperatur: Må tilpasses varmetoleransen til underliggende materialer og eventuelle forhåndspåførte lim eller belegg.
• Biokompatibilitetssertifisering: ISO 10993-samsvar er obligatorisk for alt materiale i medisinske applikasjoner for pasientkontakt.

Industrielle og romfartsapplikasjoner

Utover medisinsk utstyr er varmekrympeslanger grunnleggende for produksjon av ledningsnett innen bil-, romfarts- og industriell automasjon. I romfart, MIL-DTL-23053 regulerer varmekrympeslangespesifikasjoner, som krever flammehemming, væskemotstand og kontinuerlige driftstemperaturer fra −55°C til 150°C eller høyere. Bilapplikasjoner bruker selvklebende polyolefin til værbestandige koblinger under panseret, der vibrasjoner og termisk sykling påfører både mekanisk og kjemisk belastning samtidig. I industriell robotikk beskytter fleksibel varmekrympe kabelføringer ved leddforbindelser som kan gjennomgå titalls millioner av bøyningssykluser over maskinens levetid.

Hvordan LINSTANT bruker varmekrympeteknologi i medisinsk polymerslange

LINSTANT har vært dedikert til medisinsk polymerslang siden grunnleggelsen i 2014, og spesialiserer seg på ekstruderingsprosessering, belegg og etterbehandlingsteknologier for produsenter av medisinsk utstyr over hele verden. Selskapets kjernearbeid skjærer direkte sammen med varmekrympeslangeapplikasjoner: kateterakselkonstruksjon, ballongrørlaminering og stivhetsgradientteknikk avhenger av typen presis krympeprosesskontroll som LINSTANT har utviklet gjennom mer enn et tiår med fokusert produksjonserfaring.

LINSTANTs produktportefølje dekker hele spekteret av behov for konstruksjon av kateter og medisinske slanger:

• Enkeltlags og flerlags ekstrudert slange for kateterskaftkonstruksjon
• Enkeltlumen og multilumenkonfigurasjoner for komplekse kateterdesign med flere funksjoner
• Enkeltlags, tolags og trelags ballongslange – en kjerneapplikasjon der krympelaminering direkte bestemmer ballongens sprengningsstyrke, samsvarsprofil og dimensjonskonsistens
• Spiral- og flettede forsterkede slirer konstruert for skyvbarhet og dreiemomentoverføring i vaskulære tilgangsenheter
• PEEK og polyimid (PI) rør for krevende ingeniørapplikasjoner som krever ekstrem kjemisk og termisk motstand
• Overflatebehandlingsløsninger inkludert hydrofile belegg, som ofte påføres etter krympeprosessen for å forbedre smøreevnen i vaskulære og urologiske enheter

LISTANTs forpliktelse til produsenter av medisinsk utstyr er bygget på presise prosessutviklingsevner og stabil, repeterbar produksjonsproduksjon — to kvaliteter som ikke er omsettelige når krympeslange fungerer som en strukturell komponent i livskritiske enheter der dimensjonsvariasjoner på selv noen få mikron kan påvirke kliniske resultater.

Beste praksis for å søke Krympeslange i medisinsk produksjon

Å oppnå konsistente resultater – spesielt i produksjon av medisinsk utstyr – krever disiplinerte prosesskontroller i alle trinn av varmekrympeapplikasjonen:

1. Bruk kalibrerte varmekilder: Varmepistoler, ovner og dorbaserte reflow-systemer må kalibreres til ±5°C eller bedre for å sikre jevn krymping uten å overbehandle underliggende materialer.
2. Kontroller dorens dimensjoner nøyaktig: Doren OD bestemmer gjenvunnet ID for den ferdige sammenstillingen; dimensjonsvariasjon i doren er en primær kilde til avvik ved kateterlaminering.
3. Fortørre hygroskopiske materialer: Materialer som Pebax® absorberer fuktighet i omgivelsene, noe som kan forårsake tomrom eller overflatedefekter under krympebehandling; Fortørking ved 60–80°C i 4–8 timer er standard praksis før behandling.
4. Valider krympeprofiler med inspeksjon av første artikkel: Mål gjenvunnet OD, veggtykkelse og overflatekvalitet på de første produksjonsenhetene før du forplikter deg til en full produksjonskjøring.
5. Dokumenter og kontroller nedkjølingshastigheter: Rask avkjøling kan låse inn gjenværende stress; kontrollert, gradvis avkjøling støtter dimensjonsstabilitet, spesielt i flerlags kateterlamineringer der forskjellige materialer har forskjellige termiske ekspansjonskoeffisienter.

Ofte stilte spørsmål om krympeslange

Hvilket krympeforhold er best for medisinsk kateterlaminering?

For de fleste kateterlamineringsprosesser, a 2:1 PET krympeslange med en tynn gjenvunnet vegg (0,0005″–0,002″) er standardvalget. Et forhold på 4:1 brukes når den utvidede diameteren må tilpasses et bredt spekter av substratstørrelser, for eksempel i anlegg som produserer flere kateterstørrelser på en delt fikstur.

Kan varmekrympeslange binde lag sammen uten lim?

I mange kateterlamineringsprosesser er trykkkraften til krymperøret - kombinert med varmen som myker opp de underliggende polymerlagene - tilstrekkelig til å skape en laminatbinding uten separat lim. For applikasjoner som krever en hermetisk forsegling eller hvor lagmaterialer er kjemisk inkompatible, brukes klebemiddelforet varmekrympe eller bindelags-koekstrudering.

Er alle varmekrympeslanger biokompatible for medisinsk bruk?

Nei. ISO 10993 testing – som dekker cytotoksisitet, sensibilisering og hemokompatibilitet – er nødvendig for alle materialer med pasientkontakt. FEP, PTFE og spesifikke kvaliteter av Pebax® og polyolefin har etablerte biokompatibilitetsprofiler, men partispesifikk dokumentasjon er nødvendig for regulatoriske innsendinger til FDA eller CE-merkeorganer.

Hvor tynne kan krympeslangevegger være i medisinske presisjonsapplikasjoner?

Ultratynn PET krympeslange med gjenvunnet veggtykkelse på 0,0005" (12,7 µm) er oppnåelig for presisjonskateterarbeid der det er kritisk å minimere ekstra OD – spesielt i nevrovaskulære katetre med arbeidsdiametre under 3 French, der hver mikron ekstra veggtykkelse direkte påvirker enhetens sporbarhet gjennom cerebrovaskulær anatomi.
