I moderne medisin spiller endoskopinnføringsrøret en viktig rolle som en kjernekomponent i minimalt invasiv kirurgi. Den leder ikke bare kameraet og lyskilden inn i menneskekroppen, men gir også leger klare bilder for å hjelpe dem med å stille nøyaktig diagnose og behandling. Med den kontinuerlige utviklingen av teknologi, blir utformingen og funksjonen til endoskopinnføringsrøret også optimalisert for å møte behovene til forskjellige operasjoner.

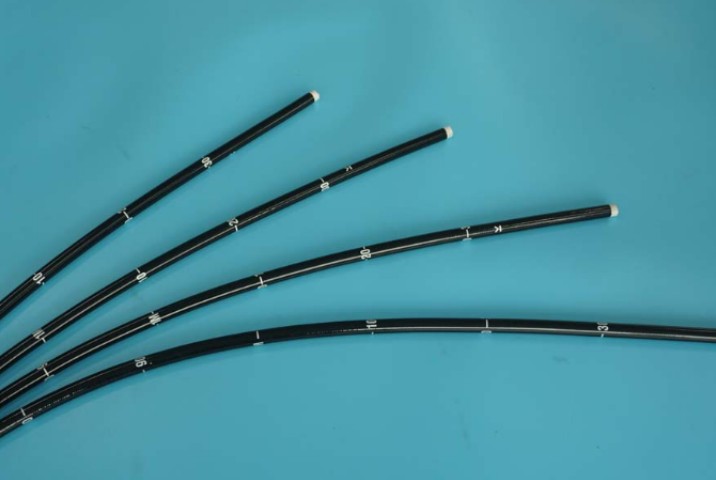

Endoskopinnføringsrøret er en fleksibel, utvidet komponent som er en del av det medisinske instrumentendoskopet. Den har plass til lyskilden, kameraet og ulike verktøy. Hovedfunksjonen er å gi en vei for disse elementene å komme inn i kroppen under prosedyrer som endoskopi, koloskopi og laparoskopi. Bruken av endoskopinnføringsrør gjør det mulig for leger å utføre ulike behandlinger på pasienter uten omfattende operasjoner.
Materialvalget til endoskopinnføringsrøret er avgjørende. Vanlige materialer av medisinsk kvalitet som TPU, PA12 eller PEBAX brukes. Disse materialene oppfyller ikke bare kravene til biologisk evaluering, men har også god fleksibilitet og bøyemotstand. De indre og ytre lagene av rørveggen er laget av medisinske materialer, og det midterste flettelaget kan veves med forskjellige spesifikasjoner av rustfri ståltråd etter behov for å gi ekstra støtte og anti-knekkevne.
Engangs endoskopinnføringsrør har blitt et uunnværlig kjerneverktøy i urologisk kirurgi på grunn av deres høye sikkerhet og bekvemmelighet. Denne designen reduserer ikke bare risikoen for kryssinfeksjon, men forenkler også den kirurgiske prosessen og forbedrer kirurgisk effektivitet. I tillegg reduserer bruken av engangsinnføringsrør også vedlikeholdskostnadene på sykehus og gir en garanti for rasjonell bruk av medisinske ressurser.
Styrekappen spiller en viktig rolle i endoskopinnføringsrøret, spesielt for å forbedre kvaliteten på endoskopisk avbildning. Utformingen av styrekappen sikrer at endoskopinnføringsrør kan betjenes fleksibelt i komplekse anatomiske strukturer samtidig som bildets klarhet og stabilitet opprettholdes. Denne designen forbedrer ikke bare suksessraten for operasjonen, men reduserer også ubehaget til pasienten.
Det finnes mange typer medisinske endoskopinnføringsrør, inkludert sirkulære, ikke-sirkulære, buede og andre former for å tilpasse seg forskjellige anatomiske områder og kirurgiske behov. Utformingen av disse innføringsrørene tar ikke bare hensyn til fleksibilitet og holdbarhet, men fokuserer også på brukerkomfort og presisjon for å forbedre kirurgiske resultater.
Som en del av endoskopsystemet må design og produksjon av endoskopinnføringsrøret være svært integrert. Moderne endoskopinnsettingsrør har ikke bare god fleksibilitet og bøyemotstand, men integrerer også høydefinisjonskameraer og lyskilder for å gi klare bilder og lys. Denne integrerte designen lar leger observere og operere i sanntid under operasjonen, noe som forbedrer nøyaktigheten og sikkerheten til operasjonen.
Fremveksten av endoskopinnføringsrørsett gir leger flere valgmuligheter og fleksibilitet. For eksempel gir TrueFeel-seriens innføringsrørsett en bedre driftsopplevelse gjennom optimert design. Disse settene kan ikke bare tilpasse seg ulike kirurgiske behov, men også redusere vibrasjoner under operasjonen og forbedre pasientkomforten.
Hva er strukturen til endoskopinnføringsrøret?

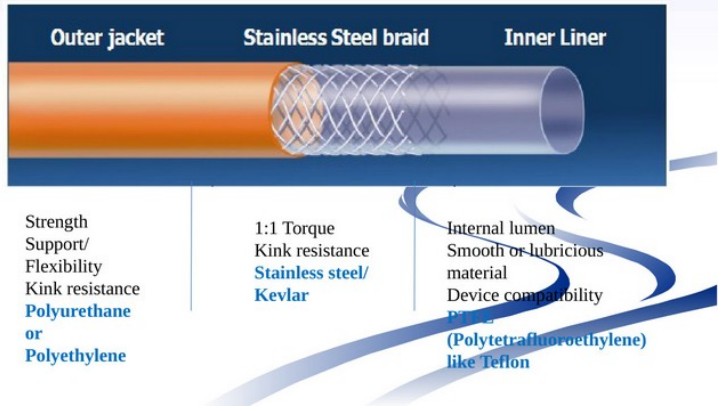

De endoskopinnføringsrør er en nøkkelkomponent i endoskopsystemet. Dens strukturelle design er designet for å sikre klart syn og operasjonell fleksibilitet i komplekse anatomiske strukturer. Innføringsrøret er vanligvis sammensatt av en flerlags komposittstruktur, inkludert fra utsiden til innsiden:
Ytre lag: Laget av medisinsk-grade polyuretan (PU) eller silikonmateriale, overflaten er glatt og korrosjonsbestandig, reduserer friksjonen under innføring og forhindrer inntrengning av kroppsvæske.
Flettet lag: flettet av metalltråd (som rustfri ståltråd), som gir radiell styrke og anti-knekkevne, noe som sikrer at innføringsdelen kan bøyes fleksibelt, men ikke kollapse.
Fôrlag: laget av polytetrafluoretylen (PTFE) eller polyetylen (PE) for å danne en jevn kanal for å beskytte den interne optiske fiberen, ledningen og instrumentkanalen.

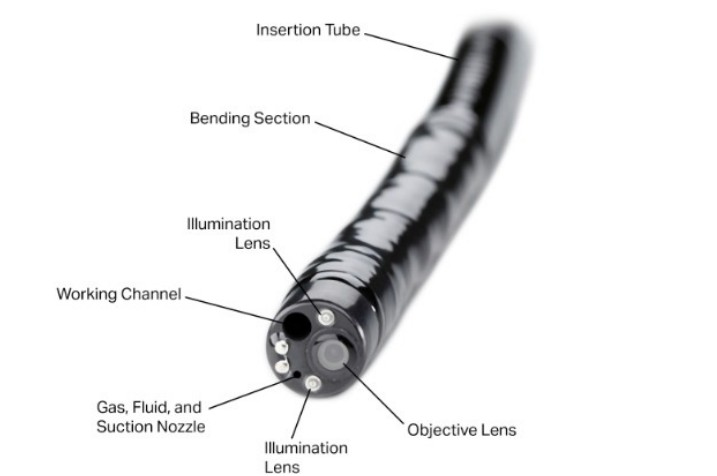

I tillegg er den fremre enden av innføringsrøret vanligvis utstyrt med en bøyedel, som er sammensatt av flere slangebeinstrukturer som er roterbart forbundet med hverandre. Den indre veggen til slangebeinstrukturen er forsynt med et føringsspor, og trekklinjen går gjennom føringssporet og er forbundet med slangebeinstrukturen. Betjeningsdelen er utstyrt med en kontrollknapp og en kontrollknapp, kontrollknappen er koblet til trekklinjen, og kontrollknappen er koblet til det elektriske signalet til endoskopets pumpegruppe.

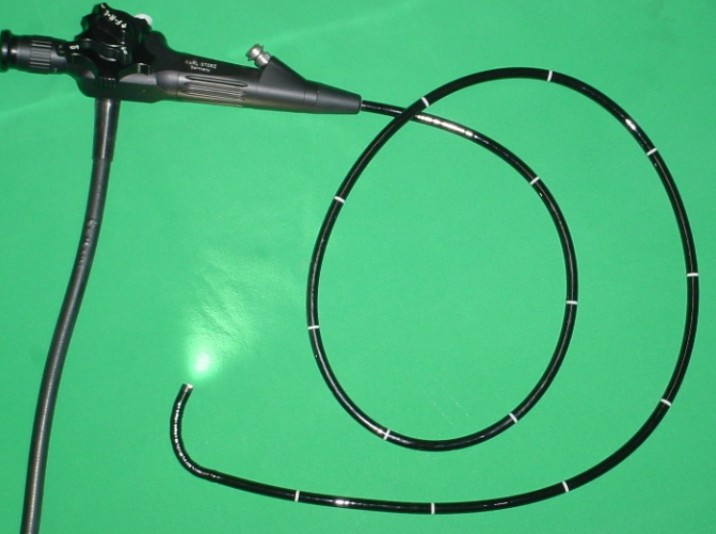

I et fleksibelt endoskop er strukturen til innføringsrøret mer komplisert, vanligvis inkludert et innføringsrør, en bøyende del og en spissende. Overflaten på innføringsrøret har et lag med svart harpikshud med skalaer, som spiller rollen som vanntetting, korrosjonsbestandighet og identifikasjon; mellomlaget er et metallnett, som spiller rollen som beskyttelse av de indre lagkomponentene; det indre laget er et spiralark, som spiller rollen som bøying. Fire spiralrør er sveiset til frontenden av innføringsrøret, og ståltråden settes inn i spiralrøret. Den bakre enden av spiralrøret er sveiset med en tilsvarende feste og installert i braketten for å balansere stabiliteten til det myke endoskopet når det vinkles under bruk.
I et stivt endoskop består innføringsrørdelen av et ytre rør, et indre rør og en belysningsfiber. Belysningsfiberen er plassert mellom det indre røret og det ytre røret, og dens funksjon er å lyse opp hele synsfeltet. Innføringsrøret til et stivt endoskop er relativt hardt og kan ikke bøyes. Det brukes ofte til undersøkelse og behandling av relativt rette hulrom eller deler som otolaryngologi og leddhuler.
Materialvalg for endoskopinnføringsrør
De endoskopinnføringsrør er en uunnværlig nøkkelkomponent i minimalt invasiv kirurgi, og ytelsen og sikkerheten avhenger i stor grad av det valgte materialet. Endoskopinnføringsrøret er vanligvis sammensatt av en flerlags komposittstruktur, og hvert lag av materiale har en spesifikk funksjon for å sikre dets fleksibilitet, holdbarhet og biokompatibilitet i komplekse anatomiske miljøer.
1. Jakkemateriale: gir fleksibilitet og beskyttelse
De jacket material is the outermost layer of the endoscope insertion tube. Its main function is to protect the internal structure while providing good flexibility and bending resistance. Common jacket materials include:
Dermoplastic polyurethane (TPU): TPU har utmerket fleksibilitet, slitestyrke og rivebestandighet, og er egnet for innføringsrør som må bøyes ofte og brukes gjentatte ganger. Den har også god biokompatibilitet og er egnet for bruk i menneskekroppens indre miljø.
Polyamid 12 (PA12): PA12 er en høyytelses ingeniørplast med god kjemisk korrosjonsbestandighet og mekanisk styrke. Den er egnet for innføringsrør med høye krav til holdbarhet.
Polyeteramid (PEBAX): PEBAX er en semi-krystallinsk polyester som kombinerer mykhet og styrke. Det brukes ofte i innføringsrør som krever høy fleksibilitet og utmattelsesmotstand.
Dese materials not only provide good flexibility, but also remain stable during cleaning and disinfection, reducing the risk of material aging and performance degradation.
2. Forsterkningsmaterialer: gir strukturell støtte og anti-knekkevne
Forsterkningsmaterialer legges vanligvis til det midtre laget av endoskopinnføringsrør for å gi strukturell støtte og anti-knekkevne. De mest brukte forsterkningsmaterialene er:
Rustfri ståltråd: Rustfri ståltråd har god mekanisk styrke og korrosjonsmotstand, som effektivt kan forhindre at innføringsrøret kollapser eller knekker under bruk. Ved å veve inn i en nettstruktur, kan rustfri ståltråd øke den radielle støttekraften til innføringsrøret, slik at det kan forbli stabilt i komplekse anatomiske baner.
3. Foringsmateriale: Sørg for jevn lumen og uhindret passasje
De lining material is the innermost layer of the endoscope insertion tube, which directly contacts the optical fiber, wire and instrument channel. Its main function is to provide a smooth inner surface, reduce friction and damage, and ensure unobstructed passage. Commonly used lining materials include:
Polytetrafluoretylen (PTFE): PTFE er et av de mest brukte foringsmaterialene for tiden. På grunn av sin ekstremt lave friksjonskoeffisient og utmerkede kjemiske treghet, kan den effektivt forhindre slitasje på optiske fibre og ledninger, og er lett å rengjøre og desinfisere.
Polyamid 12 (PA12): PA12 har god smøreevne og slitestyrke, og egner seg for innføringsrør som krever hyppig glidning og gjentatt bruk.
Polyeteramid (PEBAX): PEBAX har god fleksibilitet og utmattelsesmotstand, og egner seg for innføringsrør som krever høy fleksibilitet og holdbarhet.
Polyvinylidenfluorid (PVDF): PVDF er en høyytelses fluorpolymer med utmerket kjemisk korrosjonsbestandighet og mekanisk styrke, og er egnet for avanserte innføringsrør med høye krav til materialytelse.
4. Materialkombinasjon og konstruksjonsdesign
De material selection of endoskopinnføringsrør er vanligvis ikke enkeltstående, men kombinert i henhold til spesifikke brukskrav. For eksempel:
"Coat fôr" struktur: De jacket material provides flexibility and protection, and the lining material provides a smooth inner surface. The combination of the two can achieve good operating performance and service life.
"Belegg forsterkningslag fôr" struktur: I noen avanserte innføringsrør er det lagt til et forsterkningslag (som en trådflett av rustfritt stål) i midten for ytterligere å forbedre bøyemotstanden og kinkmotstanden til innføringsrøret.
5. Grunnlag for materialvalg
Når du velger materialet for endoskopinnføringsrøret, vurderes vanligvis følgende aspekter:
Biokompatibilitet: De material must meet the safety standards for human contact to avoid allergies or tissue damage.
Fleksibilitet og bøyemotstand: De insertion tube needs to be flexibly bent in the human body, so the material must have good flexibility and fatigue resistance.
Korrosjonsbestandighet: De insertion tube will be exposed to a variety of chemical reagents during cleaning and disinfection, so the material must have good chemical corrosion resistance.
Smøreevne og glatthet: De lining material must have good lubricity to reduce friction damage to the optical fiber and wire.
Rengjørbarhet og steriliserbarhet: De material must be able to withstand high-temperature and high-pressure steam sterilization, chemical disinfectant immersion and other treatment methods to ensure sterile use.
6. Materialers innvirkning på ytelsen
Ulike materialkombinasjoner vil ha en betydelig innvirkning på ytelsen til endoskopinnføringsrør :
Fleksibilitet og bøyemotstand: Materialer som TPU, PA12 og PEBAX har god fleksibilitet og egner seg for innføringsrør som må bøyes ofte.
Styrke og støtte: De stainless steel wire reinforcement layer can provide good radial support to prevent the insertion tube from collapsing in complex paths.
Glatthet og kanalglatthet: Foringsmaterialer som PTFE, PA12 og PEBAX kan gi en jevn indre overflate, redusere friksjon og skader og sikre jevne kanaler.
Holdbarhet og levetid: Materialer som PA12 og PEBAX har god holdbarhet og egner seg til innstikksrør som brukes over lengre tid eller høyfrekvente operasjoner.
Hva er forholdsreglene for å bruke endoskopinnføringsrør ?
De precautions for using the endoscope insertion tube mainly include the following aspects:
1. Unngå overdreven bøying eller vridning: Unngå overdreven bøying eller vridning av innføringsrøret under bruk for å unngå skade. Innføringsrøret er designet for å gi et klart syn og operasjonsfleksibilitet inne i menneskekroppen, så det bør holdes i sin naturlige tilstand.
2. Riktig innsetting og fjerning: Når du setter inn endoskopet, bør det gjøres forsiktig og sakte, og unngå overdreven kraft for å unngå skade på pasienten eller utstyret. På samme måte, når du fjerner innføringsrøret, bør det også betjenes forsiktig for å unngå tvangstrekk for å unngå fastkjøring eller skade.
3. Hold rent og tørt: Før og etter bruk bør innføringsrøret holdes rent og tørt for å forhindre kontaminering og skade. Etter bruk bør den rengjøres grundig og oppbevares på riktig måte for å unngå direkte sollys og høye temperaturer.
4. Unngå kontakt med skadelige stoffer: De insertion tube should avoid contact with any other liquid other than water, salt water, motor oil or diesel to avoid damage. In addition, splashing water droplets should be prevented from contacting the port to avoid damage to the equipment.
5. Følg bruksanvisningen: Når du bruker et endoskop, bør bruksanvisningen gitt av produsenten følges strengt for å sikre sikker og effektiv bruk av enheten. For eksempel, når du justerer fleksibiliteten til innføringsrøret, bør det gjøres sakte og unngå raske endringer for å unngå å forårsake ubehag for pasienten eller skade på enheten.
6. Vær oppmerksom på lagringsforholdene: Når det ikke er i bruk, bør innføringsrøret oppbevares i et tørt, rent, støvfritt miljø, vekk fra direkte sollys og høye temperaturer for å opprettholde ytelsen og levetiden.
7. Unngå feil bruk: Under bruk bør innføringsrøret unngås fra å settes inn i trinnvise posisjoner, utstående posisjoner eller posisjoner som føles for stramme til å settes inn. I tillegg bør bruk av innføringsrøret i et miljø som overstiger driftstemperaturområdet unngås for å unngå skade på produktet eller forringelse av ytelsen.
8. Regelmessig vedlikehold og inspeksjon: Etter bruk bør statusen til innføringsrøret kontrolleres regelmessig for å sikre at den er fri for skade og vedlikeholdes og kalibreres som anbefalt av produsenten. Dette bidrar til å forlenge levetiden til enheten og sikre dens pålitelighet ved senere bruk.
Hva er vedlikeholdsmetodene for endoskopinnføringsrør ?
Rengjøring: De insertion tube should be cleaned immediately after use to remove dust, oil or other contaminants that may be attached. Use a clean soft cloth or cotton swab for cleaning, and avoid using hard cloth or hard brushes to avoid damaging the equipment. If there is sewage, oil or other liquids on the insertion tube, it should be cleaned with a soft cloth or cotton swab dipped in neutral detergent, and then wiped dry with a clean soft gauze dipped in clean water.
Tørking: Etter rengjøring må alle deler av innføringsrøret tørkes grundig for å forhindre bakterievekst og utstyrskorrosjon. En bærbar endoskoptørkeenhet kan brukes til tørking.
Unngå å bøye og vri: Unngå overdreven bøying eller vridning av innføringsrøret under bruk for å unngå skade. Før hver bruk, sørg for at innføringsrøret er rett for å redusere trykket på bitesnoren.
Riktig oppbevaring: Når det ikke er i bruk, bør innføringsrøret oppbevares i et tørt, støvtett miljø og bruke et dedikert beskyttelsesdeksel eller boks. Innføringsrøret bør holdes rett under lagring for å unngå å vikle det til en tett spiral.
Regelmessig inspeksjon: Kontroller statusen til innføringsrøret regelmessig for å sikre at det ikke er skadet, og vedlikehold og kalibrer det i henhold til produsentens anbefalinger. Hvis innføringsrøret viser seg å være skadet eller unormalt, kontakt produsenten eller autorisert forhandler i tide for reparasjon.
Unngå feil bruk: Under bruk, unngå å sette inn innføringsrøret i en trinnvis posisjon, en utstående posisjon eller en posisjon som føles for stram til å settes inn. Unngå i tillegg å bruke innføringsrøret i et miljø som overstiger driftstemperaturområdet for å unngå produktskade eller forringelse av ytelsen.
Ved å følge de ovennevnte vedlikeholdsmetodene, riktig bruk og vedlikehold av endoskopinnføringsrør kan sikres, og dermed forbedre sikkerheten og suksessraten for kirurgi.
Vanlige feil ved endoskopinnføringsrør inkluderer hovedsakelig følgende aspekter:
Deformasjon av innføringsrøret: Deformasjon av innføringsrøret er vanligvis forårsaket av ytre krefter, slik som overdreven bøyning eller vridning. Denne deformasjonen kan forårsake deformasjon av instrumentrørledningen, brudd på ledelyset, deformasjon av vann- og gassrørledningen, og til og med påvirke bildekvaliteten og lysintensiteten.
Gulning, aldring og krystallisering av den ytre huden på innføringsrøret: Siden rester av slim og proteiner ikke fjernes grundig ved daglig rengjøring og desinfeksjon, vil disse stoffene krystallisere og føre til at den ytre huden på innføringsrøret gulner og eldes. Etter langvarig bruk vil den ytre huden på innføringsrøret også eldes normalt på grunn av nedsenking i desinfeksjonsmidler, enzymløsninger og alkohol.
Skade på lyslederen eller bildelederen: De light guide is dim, yellow, or does not guide light, and black spots appear on the image guide. This may be due to the insertion tube being bent at too large an angle, squeezed, collided, clamped, or bitten by the patient, which may cause the optical fiber to break.
Nålehull, brudd og rynker vises på innføringsrørspolen: Slike fenomener er vanligvis forårsaket av kollisjon mellom innføringsrøret og skarpe gjenstander, for liten vinkel på rensespolen, pasientens munnpute som faller av, speilkroppen blir bitt av pasienten, og speilet klemmes fast når det plasseres.
Åpen sveising ved roten av innføringsrøret: Åpen sveising ved roten av innføringsrøret vil påvirke forseglingen av endoskopet og forårsake vannlekkasje.
Bukk og bøyninger på innføringsrøret: Bukk og bøyninger på innføringsrøret vil påvirke innsettingsevnen til endoskopet. Samtidig kan den interne speiloverflaten kuttes, noe som fører til at lyslederen går i stykker, CCD-objektivet faller av og CCD-en blir skadet, noe som resulterer i unormaliteter som skygger, defekter og at bildet forsvinner.
Skade på den ytre huden på innføringsrøret: Skade på den ytre huden på innføringsrøret kan være forårsaket av feil rengjøring og desinfeksjon, feil steriliseringsmetoder, etc.
Dese faults not only affect the normal use of the endoscope, but may also cause harm to the patient. Therefore, correct operation and maintenance are the key to preventing these faults.
Hva er rengjørings- og desinfeksjonsprosessen til endoskopinnføringsrør ?
De cleaning and disinfection process of the endoscope insertion tube is a key step to ensure medical safety and prevent cross infection. The following is a detailed cleaning and disinfection process:
Forbehandling: Umiddelbart etter bruk, skyll overflaten og rørledningen til endoskopet med rennende vann for å fjerne forurensninger som blod og slim. Bruk en spesiell børste til å skrubbe rørledningen gjentatte ganger for å forhindre at restene tørker opp og danner en biofilm. Forbehandlingstiden kontrolleres innen 10 minutter for å unngå vekst av mikroorganismer.
Rengjøring: Demonter endoskopet og demonter alle avtakbare deler. Bløtlegg i varmt vann som inneholder multi-enzym rengjøringsmiddel (vanntemperatur ≤40 ℃), skyll innsiden av rørledningen med en høytrykksvannpistol, og skrubb skjøtene manuelt med en myk børste. Rengjøringsmidlet tilberedes og brukes umiddelbart, og engangsbrukstiden overstiger ikke 4 timer. Skyll med rent vann tre ganger etter rengjøring for å sikre at det ikke er rester av rengjøringsmiddel.
Enzym rengjøring: Senk hele endoskopet i enzymrenseløsningen og tørk av overflaten på endoskopet. Skyll endoskoprørledningen mens du opprettholder full perfusjonsanordning. Velg enzymrengjøringsløsningen som beskrevet i endoskophåndboken. Gjentatt bruk av enzymrenseløsningen har større innvirkning på renseeffekten.
Desinfeksjon: Bruk et desinfeksjonsmiddel på høyt nivå, for eksempel GA, til desinfeksjon. Desinfeksjonsmetoden og -tiden bør følge produktinstruksjonene. Bruk en kraftpumpe eller sprøyte til å fylle hvert rør med desinfeksjonsmiddel til ingen bobler kommer ut.
Skylling: Bruk en kraftpumpe eller trykkvannspistol til å skylle hvert rør med renset vann eller sterilt vann i minst to minutter til det ikke er noe desinfeksjonsmiddel igjen. Bruk en trykkluftpistol til å blåse opp alle rørene med ren trykkluft i minst tretti sekunder til de er helt tørre.
Lekkasjetest: Under rengjørings- og desinfeksjonsprosessen kreves det en lekkasjetest for å sikre at endoskopet er lekkasjefritt. Hvis det oppdages en lekkasje, må endoskopet fjernes og sendes til vedlikeholdsavdelingen for reparasjon.
Tørking og oppbevaring: Bruk filtrert tørr luft og blås innsiden av røret med en luftpistol til ingen vanndråper er igjen. Fleksible endoskoper må henges vertikalt for å unngå bøyeskader. Oppbevaringsskapet skal holde en temperatur på <24°C og en luftfuktighet på <70 %, og oppbevaringsmiljøet bør overvåkes daglig.
Lagring: Rengjorte og desinfiserte endoskoper bør oppbevares i et dedikert lagringsområde for å opprettholde en steril tilstand og unngå sekundær kontaminering.
De endoskopinnføringsrør er en nøkkelkomponent i endoskopsystemet. Hovedfunksjonen er å levere kameraet, lyskilden og ulike operasjonsverktøy inn i menneskekroppen for å oppnå observasjon og behandling av indre organer.
De insertion tube is usually composed of a multi-layer composite structure, including outer jacket material, reinforcement material and lining material from the outside to the inside. Outer jacket materials such as thermoplastic polyurethane (TPU), polyamide 12 (PA12) or polyetheramide (PEBAX) provide flexibility and protection; reinforcement materials such as stainless steel wire braid provide radial strength and anti-kink ability; lining materials such as polytetrafluoroethylene (PTFE) or polyethylene (PE) ensure that the inner cavity is smooth, reduce friction, and facilitate the passage of optical fibers and instruments.
De design of the endoskopinnføringsrør behov for å balansere fleksibilitet og stivhet for å møte behovene til ulike anatomiske strukturer. For eksempel, i urologisk kirurgi, er engangsendoskopinnføringsrør ofte laget av PTFE- eller PEBAX-materialer, som har fordelene med sterk biokompatibilitet, glatt overflate, lav friksjon osv., og kan redusere vevsskade under kirurgiske operasjoner. I tillegg er mange innføringsrør utstyrt med radiografiske markører for å gi sanntids, presis tilbakemelding under prosedyrer som krever røntgenassistert posisjonering.
